Источники водоснабжения парковых водоёмов Царского Села

Дренажная система Екатерининского дворца.
Виттоловский водовод. Таицкий водовод.
Пруды Царского Села.


Гуляя по паркам г. Пушкина и восхищаясь удивительными шедеврами садово-паркового искусства, не обольщайтесь. То, что Вы видите, есть всего лишь жалкие остатки былого имперского великолепия.

Исторический фон, о котором знают все.

Екатерина I

В Петровские времена место, где сегодня находится Екатерининский дворец, называлось Саарская мыза – невзрачная горка со всех сторон окружённая болотами, лесами, да многочисленными оврагами. Глаз радовали лишь вытекающая из болот речушка, да заросшее камышами скромное озерко. Вот эту мызу, видимо, в наказанье, Петр I и подарил своей супруге Екатерине, будущей императрице. Для неё наспех соорудили каменные палаты, в которых она тихонечко прозябала, словно рядовая помещица, не мешая мужу заниматься государственными и не только делами.

Елизавета

После смерти Екатерины поместье перешло к Елизавете Петровне. Заняв престол, Елизавета решила возродить родовое гнездо, выстроив вокруг старого дома полноценный дворец. Будучи дамой властной и не стеснённой в средствах, Елизавета реализовывала свой каприз с маниакальным упорством. Шесть раз новоявленный дворец строили и сносили, и лишь в 1750 г. с появлением знаменитого архитектора Растрелли, начатое дело довели до конца. В 1751 г. дворец был торжественно «сдан в эксплуатацию» и с тех пор именуется Екатерининским в честь императрицы Екатерины I.

Екатерина II

Окончательной шлифовкой новоявленной резиденции занималась уже Екатерина II, нещадно эксплуатируя модного шотландского архитектора Камерона.

Таким образом, самую большую, самую величественную, самую красивую царскую резиденцию России построили женщины.




Дренажная система Екатерининского дворца, о которой не знает никто.

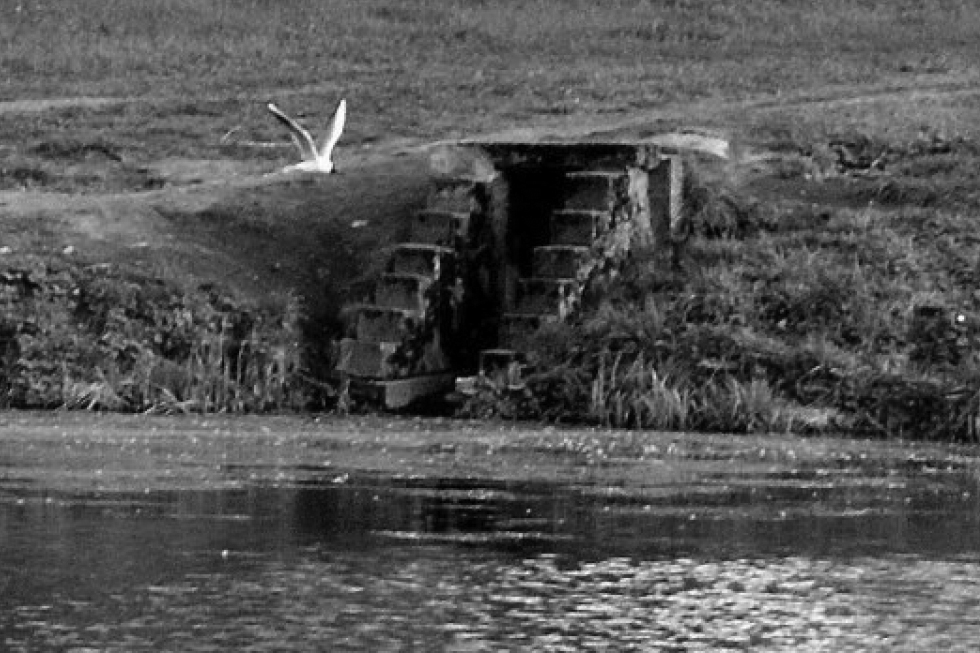

Александровская заводь. Выход подземной дренажной системы Александровского дворца и Александровского парка

Хуже всех пришлось рядовым строителям. Реализовывать архитектурные фантазии капризных венценосных особ им пришлось в тяжелейших геологических условиях.

Дело в том, что рельеф Саарской мызы сформирован ледниковыми отложениями, представленными в основном зеленовато-серыми глинами и тяжёлыми суглинками. Кое-где встречаются линзы супесей и мелкозернистых песков. Под ледниковыми отложениями располагается почти двухсотметровая толща кембрийских глин. Основной проблемой строительства в таких условиях являются дождевые и талые воды. Поглощаться им некуда, поэтому любая строительная площадка мгновенно превращается в непролазную грязь, а любой котлован или любая выкопанная ямка тут же заполняется водой.

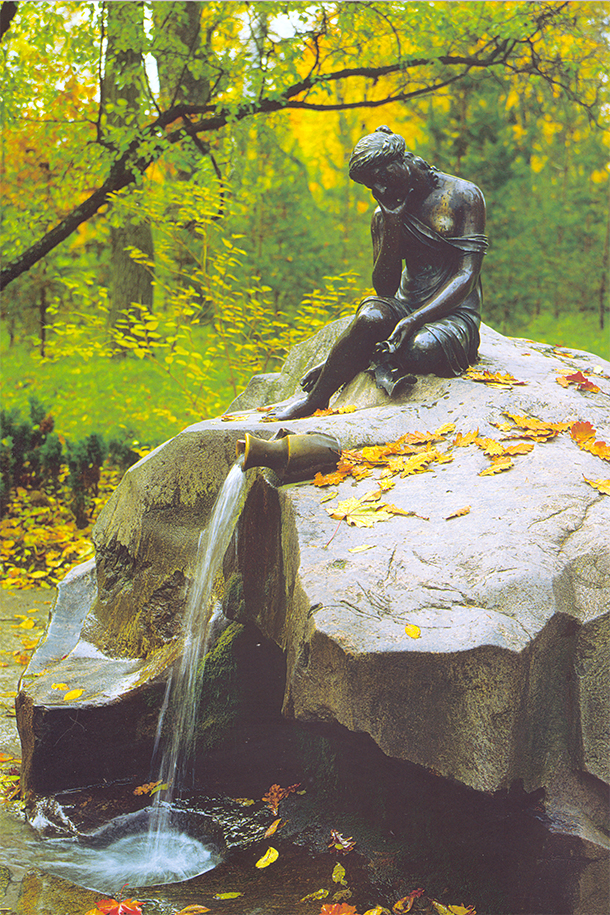

Источник «Девушка с разбитым кувшином». Выход подземной дренажной системы Екатерининского парка. Фото из альбома «Санкт-Петербург». 2006 г.

После долгих мытарств, решение всё же нашлось. Была построена уникальная дренажная сеть, представляющая собой систему кирпичных труб особой конструкции. Строилась сеть открытым способом. Выкапывалась траншея, складывалась кирпичная труба вместе со смотровыми колодцами, и вся конструкция засыпалась разработанным грунтом, вперемешку со строительным мусором. По внешнему виду, особенно изнутри, дренажные трубы напоминают разветвлённую сеть подземных ходов высотой от 0.6 до 1.6 м., по полу которых струится вода.

Судя по конструктивным особенностям, дренажная сеть формировалась в несколько этапов. Первоначально строились трубы из одного ряда кирпича без применения цементирующих растворов, методом так называемой «сухой притирки». Позже появились трёхрядные трубы, кирпичная кладка которых велась с применением прочных гидротехнических известковых растворов. В процессе строительства в верхней части трубы делались специальные сквозные полости сложной формы, через которые внутрь коллектора поступала поверхностная вода.

О масштабах работ говорит тот факт, что дренированию подверглась территория большей части Екатерининского, Александровского и Фермского парков. С помощью этой же сети осушены подвалы Екатерининского и Александровского дворцов, а так же подвалы павильонов Арсенал, Китайская деревня и, возможно, Белая башня.

Выходы дренажной сети оформлены как в виде всем известных источников, («родник у Арсенала», «Девушка с разбитым кувшином»), так и малоприметных, забранных коваными решётками отверстий в откосах каналов и по берегам некоторых прудов. Мало кто знает, что водами дренажной системы питаются прудки Малого каскада и Александровская заводь.

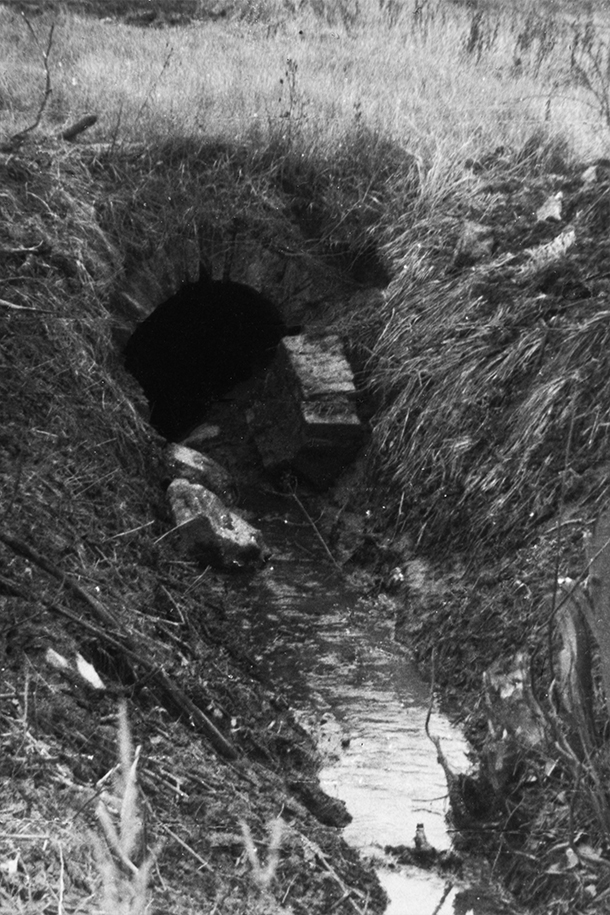

Выход подземной дренажной системы у Китайской деревни. Екатерининский парк. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

К сожалению, никаких архивных сведений и планов дренажной сети не сохранилось. В 1986-1987 г. нам удалось фрагментарно обследовать порядка 400 м. подземных гидротехнических туннелей в районе Камероновой галереи, Каретного двора, Александровского дворца, Китайской деревни, Арсенала. Несмотря на ветхость и многочисленные завалы, дренажная сеть всё ещё продолжала функционировать. Отчет с результатами обследования и топографическими планами был передан администрации музея.

При работе над топографическими планами возникло ощущение, что в логистике дренажной сети не хватает важного элемента, некоего центрального коллектора транспортирующего воды в район Большого пруда. Полгода мы потратили на его поиски, но так ничего и не нашли. Понимание того, что мы упустили, пришло много позже, при изучении дренажной сети Гатчинского дворца.

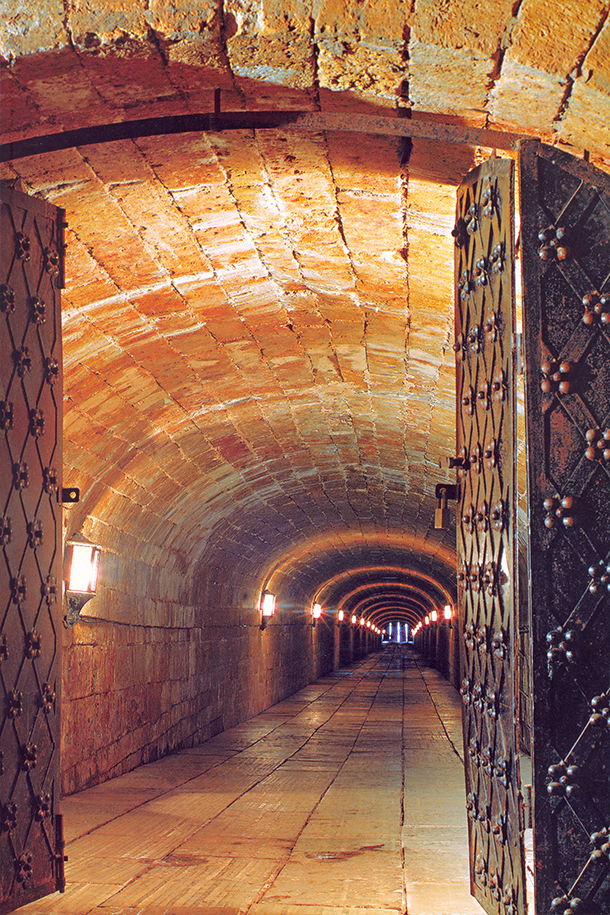

Грот «Эхо». Гатчинский дворец. Фото из альбома «Санкт-Петербург». 2006 г.

Гатчинский дворец, как известно, возвёл отставной фаворит Екатерины II граф Григорий Орлов, который лучшие свои годы провел возле императрицы в Екатерининском дворце. Если посмотреть на Гатчинский парк глазами отвергнутого любовника, то увидим прямо-таки клон Екатерининского парка. Терраса-пристань, Адмиралтейские ворота, павильон Орла, Чесменский обелиск.… Такое ощущение, что ждал граф Орлов Екатерину, надеялся, создавал на случай встречи романтические до боли знакомые интимные уголки.

Но есть один объект, который не вписывается в общую картину – это подземный ход, идущий из дворца на берег Серебряного озера. Называется «грот Эхо». По-видимому, в 18 веке слово «грот» употреблялось в значении потешный, ненастоящий подземный ход. Оказалось, что «грот Эхо» есть не что иное, как художественно оформленный центральный коллектор дренажной системы Гатчинского дворца. Едва ли граф Орлов обладал художественным вкусом и фантазией, чтобы превратить жизненно важный инженерный объект в изящную дворцовую изюминку. Скорее всего, он видел нечто подобное в Екатерининском дворце.

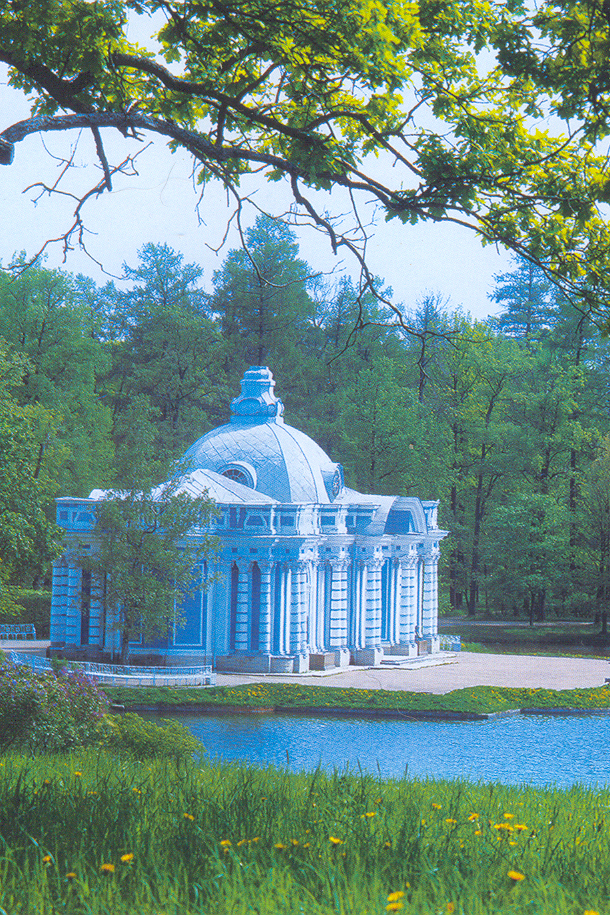

Морской грот. Екатерининский парк. Фото из альбома «Санкт-Петербург». 2006 г.

Как известно, в Екатерининском парке тоже есть грот. Точнее павильон, называется «Морской грот». Ни по внешнему виду, ни по назначению, ничего общего с понятием «грот» не имеющий. Но на момент пребывания графа Орлова в Екатерининском дворце никакого павильона на берегу Большого пруда, равно как и самого Большого пруда, не было и в помине. А было заросшее камышами скромное озерко по площади в четыре раза меньшее, чем мы наблюдаем сегодня. Вот на берег этого озерка и мог выходить центральный дренажный коллектор, по внешнему виду напоминающий настоящий подземный ход. Позже, когда построили плотину у павильона «Адмиралтейство», уровень озерка поднялся как минимум на четыре метра. Дренажный коллектор оказался затопленным, но название места, где он находился, осталось. Когда построили павильон на берегу вновь образованного Большого пруда, его по традиции стали именовать «Морской грот».

Конечно, это всего лишь гипотеза.

Но что делать с коротенькой заметкой в журнале «Радио», в которой сообщалось, что в 1928 г. в затопленном подземном ходе Екатерининского дворца прошли успешные опыты по подземно-подводной радиосвязи?

Может всё-таки стоит поискать столь загадочный объект, понять до конца первоначальный замысел талантливых инженеров и строителей 18 века. Поучиться у них. Ведь судя по тому, что с Екатерининским дворцом ничего страшного не происходит, дренажная система, несмотря на разрушения, продолжает работать. В самотечном режиме. Без участия человека.

Без малого двести восемьдесят лет.

Виттоловский водовод, о котором мало кто знает.

Елизавета Петровна. «Крёстная мать» Виттоловского водовода.

Мы не зря акцентировали внимание на том, что Екатерининский дворец построили женщины. Дворец то построили, но оказалось, что в ближайшей округе питьевой воды нет. Никакой. От слова совсем. Как тут не вспомнить добрым словом милую женскую логику.

Впрочем, и место для дворца выбрано странное. Географически, согласно высотным отметкам, Екатерининский дворец должен был бы находиться на Ижорской возвышенности, но в реальности, как оказалось, расположен он в Приневской низменности, которая чудесным образом вдруг вознеслась к небесам. Впрочем, ничего сакрального. Просто геологический артефакт. Со всеми вытекающими гидрогеологическими проблемами.

Так в чём проблемы?

Как известно, Ижорская возвышенность, сложена известняками и подстилающими их трещиноватыми песчаниками. Эти породы являются естественным аккумулятором неисчерпаемых запасов великолепных по качеству питьевых вод. Геологическая граница Ижорской возвышенности проходит примерно в трёх километрах южнее Екатерининского дворца, а вся прилегающая к дворцу пограничная территория засыпана ледниковыми отложениями. Они и образуют естественную преграду, препятствующую приходу питьевых вод.

Приневская же низменность сложена кембрийскими глинами, породами водоупорными и абсолютно сухими. Внутри толщи кембрийских глин на глубинах порядка 100 и 140 м. имеются два слоя трещиноватых песчаников, к которым приурочены воды Ломоносовского и Гдовского водоносных горизонтов. Но в месте, где расположен Екатерининский дворец, Ломоносовский горизонт отсутствует, а воды Гдовского горизонта откровенно солёные, с минерализацией порядка 9 г/л.

Гидрогеодинамический режим в описываемом районе осуществляется следующим образом. Воды Ижорской возвышенности, попадая в Приневскую низменность, сосредотачиваются на поверхности кембрийских глин и буквально пропитывают толщу ледниковых отложений. Как следствие, по периметру Ижорской возвышенности образуется широкая полоса заболоченных территорий, поверхностный сток которых даёт начало небольшим речкам, в том числе и невзрачной речке Кузьминке, протекающей по Екатерининскому парку. Подземный сток с заболоченных территорий незначителен и происходит лишь при строго определённых геологических условиях, и только до ближайшего, подходящего по высотным отметкам понижения в рельефе. Классическим примером такого стока является наше любимое заросшее камышами скромное озерцо.

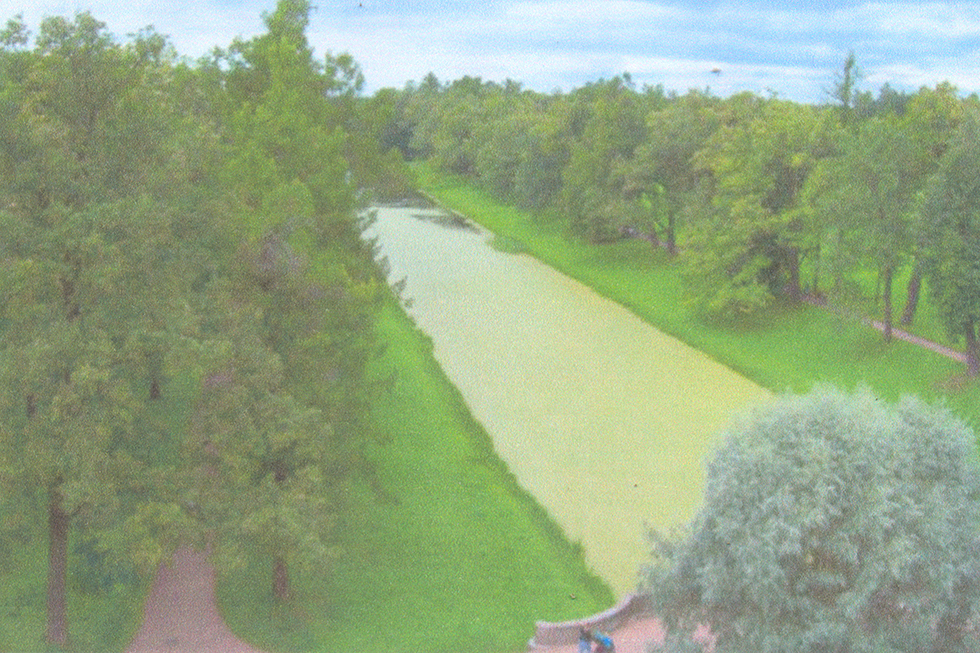

Виттоловский канал

При таком раскладе, венценосным женщинам не позавидуешь. Иметь весь в золоте и зеркалах роскошный дворец и при этом пить воду либо из дренажных систем, а это всё равно, что из лужи, либо болотную воду из речки или озерка. Можно было бы, конечно, пробурить скважину глубиной 140 метров и использовать опреснительную установку, аналогичную установке атомной подводной лодки, но технологический уровень 18 века не позволял это сделать. А то ума бы хватило.

Однако, проблему с питьевыми водами надо было решать. Кто первым пришёл на помощь венценосным женщинам, достоверно неизвестно, но судя по почерку, не обошлось без итальянцев. У них ведь как: нужна вода - выкопаем канал. Всё просто.

Ближайший источник с питьевой водой и нужным для её транспортировки в самотечном режиме минимальным перепадом высот обнаружился лишь в восьми километрах от Екатерининского дворца вблизи деревни Большое Виттолово. Вырыли канал, откосы утрамбовали голубой кембрийской глиной, усилили отмосткой из гранитных булыжников, рядом проложили мощёную дорогу. Канал назвали Виттоловским, воду пустили, и она тихонечко побежала, немного оживив скромное озерцо.

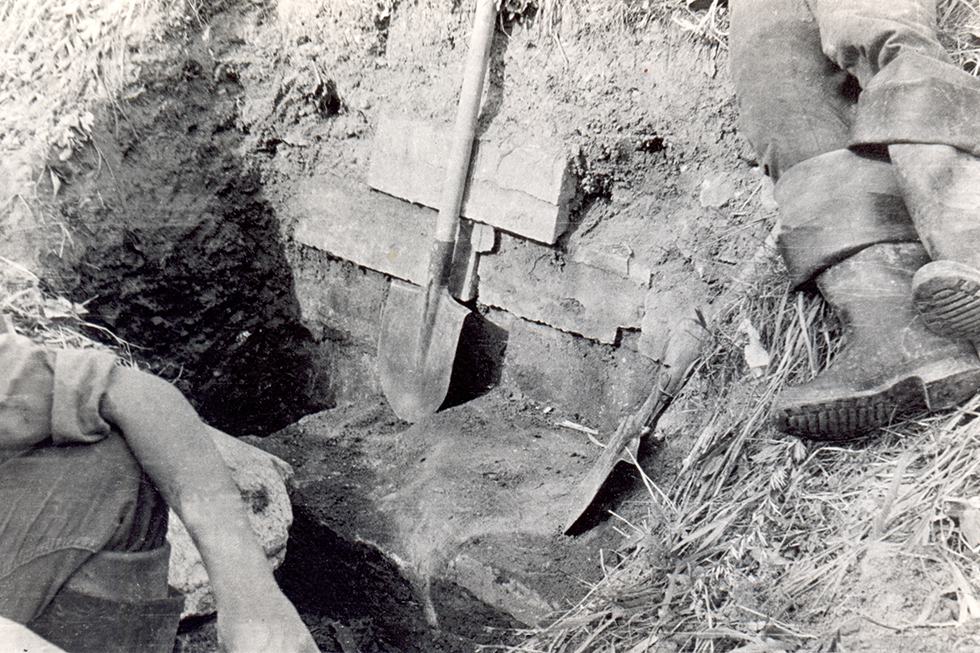

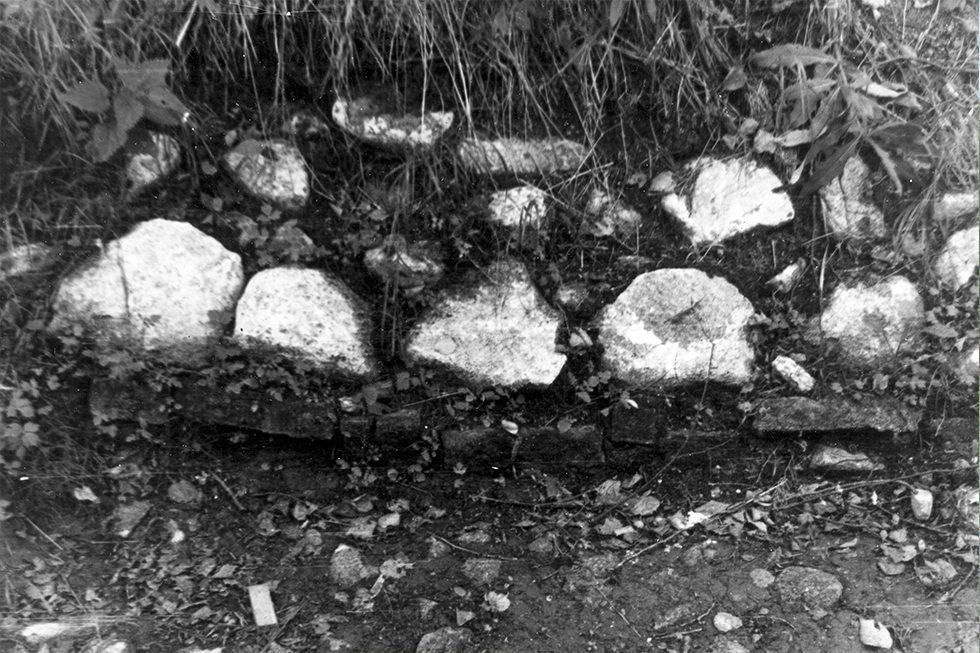

Фрагмент булыжной отмостки. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

До первой зимы.

Зимой канал промёрз до дна. Женщины были рады. О судьбе незадачливых ваятелей канала история умалчивает.

На протяжении следующих нескольких лет выяснилось, что источник имеет весьма нестабильный дебит. В зимние холода и летнюю жару он практически иссякал. Да и главную задачу подать воду в самотечном режиме непосредственно во дворец из-за нехватки перепада высот в шесть метров решить так и не удалось. Но всё-таки это был прорыв. Водовозные телеги теперь приходилось посылать не за восемь километров, а всего лишь за полкилометра. Суеты поубавилось.

Кроме того, технология укрепления откосов канала кембрийской глиной и отмосткой из булыжников будет позже применена при устройстве всех без исключения парковых водоёмов. При наполнении водоёма чистой безжелезистой водой, водная гладь в любую погоду визуально выглядит голубой. Такая технология не использовалась больше нигде, поэтому является уникальной.

В 1986 г. мы обследовали трассу Виттоловского водовода, вернее, то, что от неё осталось. В относительно неплохом состоянии сохранился только нижний участок водовода на территории Екатерининского парка, от моста-делителя около Орловских ворот до Розовой караулки. Этот участок представляет собой канал длиной порядка 800 м. и шириной 8 м., заполненный загнившей непроточной водой. Дно и откосы канала укреплены булыжником. Следующие 400 м. водовода полностью утрачены, теперь здесь проходит Волхонское шоссе. Далее канал прослеживается снова, но вскоре теряется в переплетении мелиоративных канав.

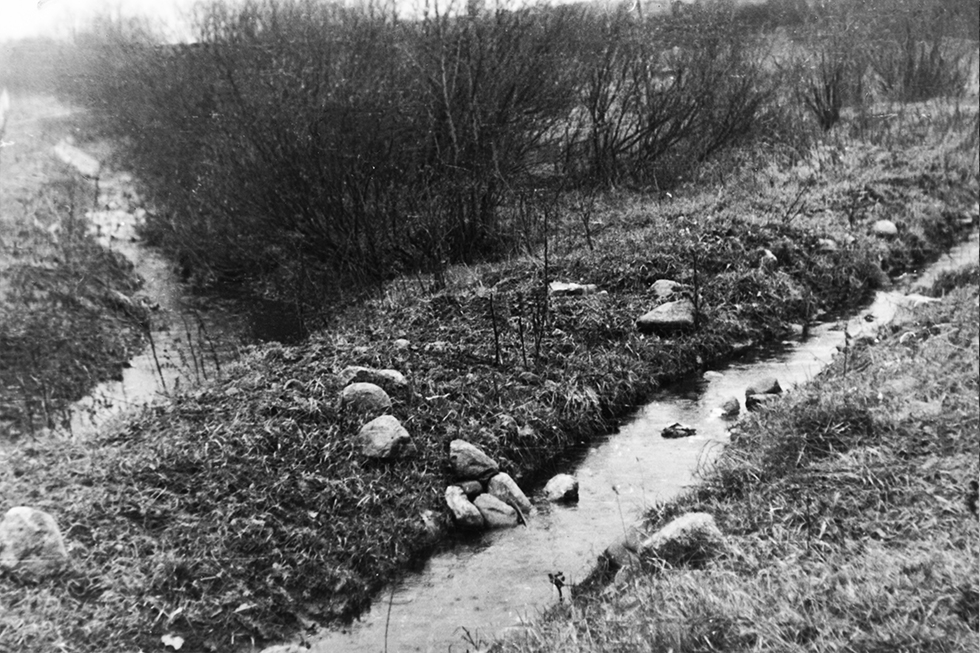

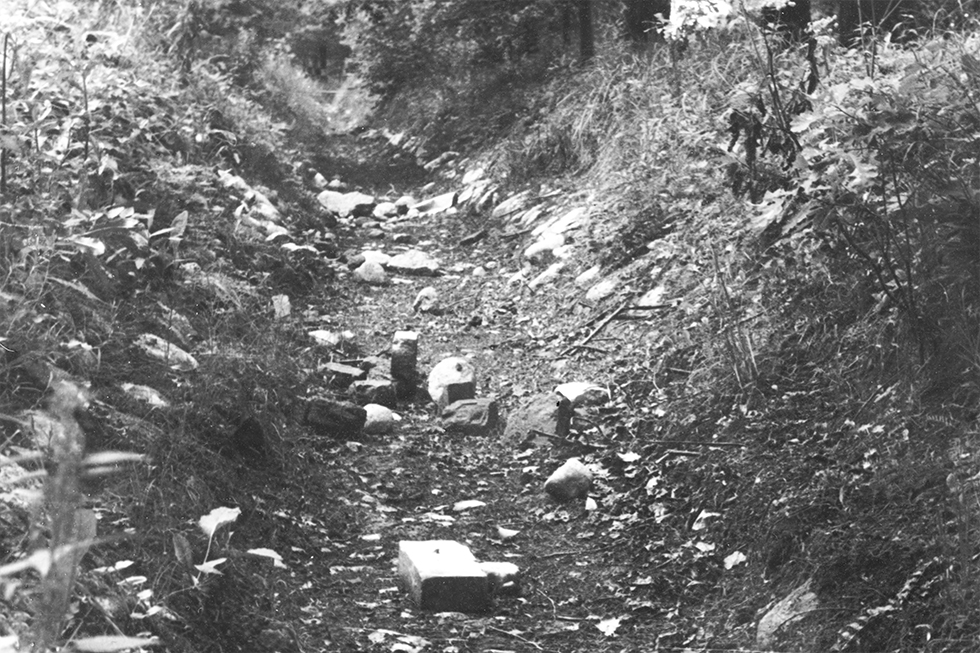

Виттоловский канал. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Пообщавшись со старожилами Александровской и Кондакопшино, мы выяснили, что деревня Большое Виттолово существовала с начала 18 века вплоть до разрушения в годы Великой Отечественной Войны. Рядом с бывшей деревней в семидесятые годы была размещена воинская часть связи 25 городок, а ещё раньше в двухстах метрах севернее какие-то склады подразделений КГБ. Побродив по окрестностям, мы обнаружили не менее 20 старых фундаментов жилых построек и остатки фруктового сада. Эти находки и позволили определить точные координаты исчезнувшей деревни.

В округе обнаружились два действующих ключевых источника. Первый из них, крайне низкой интенсивности, находился вблизи 25 городка и представлял собой котлован размером 15х15 м. на месте недавних разработок щебня. Второй, на территории в.ч. КГБ. Просочившись сквозь колючую проволоку, мы обнаружили ключевое озеро серповидной формы площадью 80 кв. метров, глубиной до 2 метров с явно копаными берегами. Видимо озеро образовалось на месте бывшего карьера. Никаких следов благоустройства и остатков канала найти не удалось. Источник с небольшим дебитом исправно действовал, заболачивая прилегающие территории. По всей видимости, это и есть легендарные Виттоловские ключи.

Таким образом, можно утверждать, что от Виттоловского водовода по которому в нынешний город Пушкин впервые пришла питьевая вода, не осталось практически ничего.

К сожалению, Виттоловский водовод как памятник инженерного искусства середины 18 века утрачен для нас навсегда.

Таицкий водовод, о котором все слышали звон, но не знают где он.

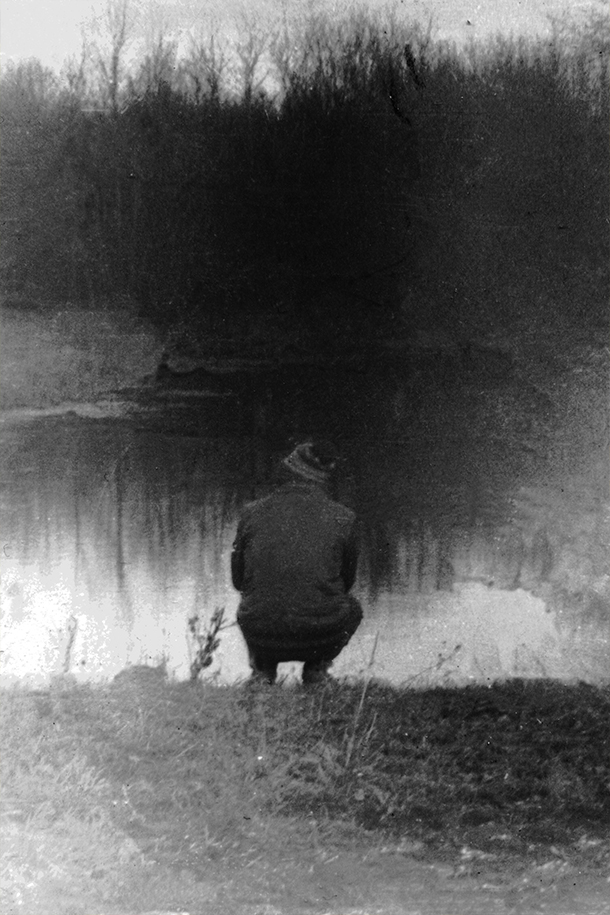

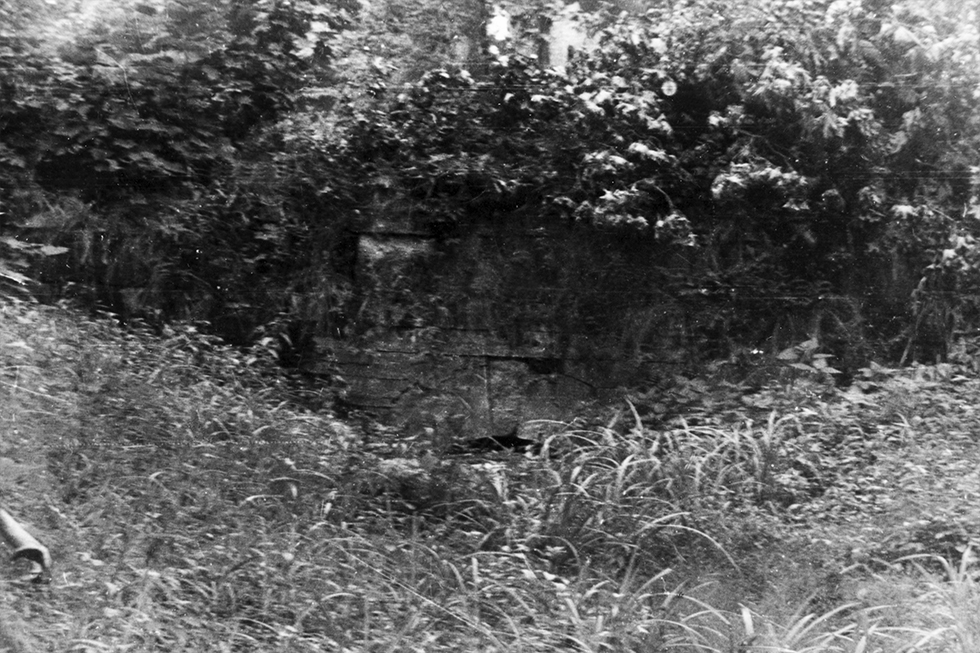

Таицкие ключи. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Ответственность за создание столь удивительного объекта лежит исключительно на одной женщине - императрице Екатерине II. Только ей удалось на ближайшие сто восемнадцать лет обеспечить головной болью пять российских императоров, а заодно занять смертельно опасной работой не одну тысячу человек.

Для строительства нового водовода имелись веские основания.

К семидесятым годам восемнадцатого века царская резиденция обросла домиками приближённых лиц, обслугой, бравой гвардией с табунами лошадей и превратилась в небольшой городок с красивым названием Царское Село. Питьевой воды вечно замерзающего Виттоловского водовода на всех не хватало, да и роскошный дворец требовал роскошного водного обрамления. К этому времени царевич Павел обзавёлся супругой, и Екатерина подумывала об улучшении жилищных условий наследника. Тем более, что Камерон и местечко уже присмотрел и проект будущего Павловского дворца родил. Правда, в местечке том питьевой воды тоже не было.

Как не крути, а новый водовод пора было строить.

Акведук через р. Кузьминку. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

На помощь Екатерине пришёл Бауер. Он нашёл ключевую воду в семнадцати километрах от Екатерининского дворца недалеко от Тайцев, придумал изящный проект, как через две речки воду по воздуху перебросить, и километра два по болотам протащить, причём так, чтобы воды не смешивались. А ещё как тоннель семикилометровый через один из отрогов Кирхгофской гряды проложить, на глубине до семнадцати метров. В общем, затея по тем временам такая, что нынешний Крымский мост отдыхает.

От озвученной суммы у Екатерины волосы встали дыбом. Убедившись на практике, что мужчины всегда и во всём её обманывают, она приказала Бауеру проект удешевить, построить водовод, так сказать, эконом-класса, с использованием подручных материалов и самой дешёвой рабочей силы. Бауер взял под козырёк, и в октябре 1773 г. работы стартовали по всей трассе будущего водовода. Генподрядчиком был назначен Герард, а производителем работ хитрющий инженер Поздеев.

Верховой участок построили быстро. Таицкие ключи облагородили, сведя их в единый бассейн, в направлении будущего тоннеля вырыли канал, построили акведук через речку Вереву, лоток водовода сколотили из досок, где надо подмазали глиной.

Открытый канал Таицкого водовода в районе Варшавской железной дороги. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

С низовым участком из-за неровностей рельефа провозились дольше. На возвышении выкопали канал, в понижении насыпали дамбу. По Баболовскому парку, там, где могла появиться императрица, лоток водовода облицевали булыжным камнем. Построили каменный акведук через речку Кузьминку. За Баболовской дорогой среди болот, лоток водовода сколотили из досок в виде прямоугольных труб, а на особо заболоченных участках проложили деревянные трубы, изготовленные из цельных стволов. Деревянные конструкции засыпали землёй.

По преданию, во время строительства низового участка произошли два забавных события, приведших к появлению уникальных исторических объектов.

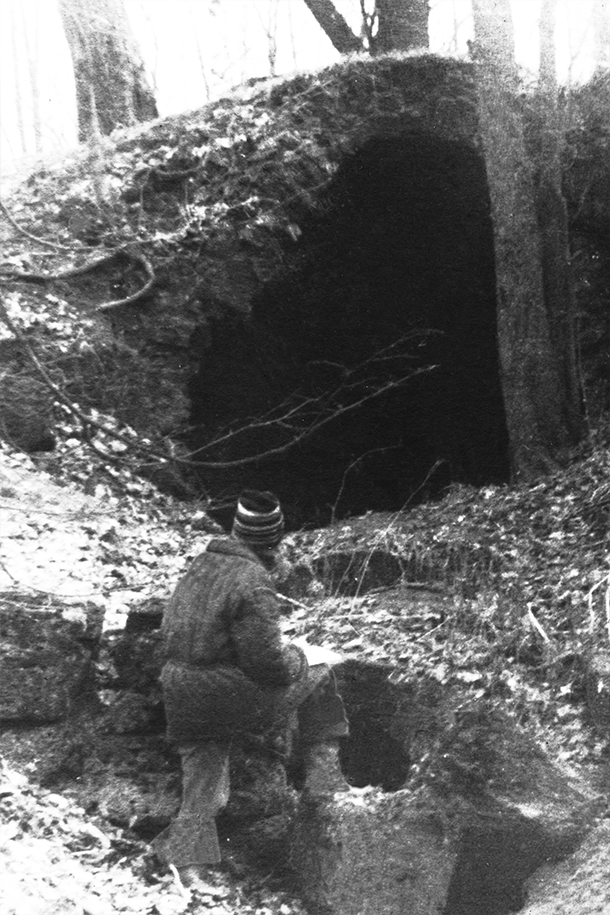

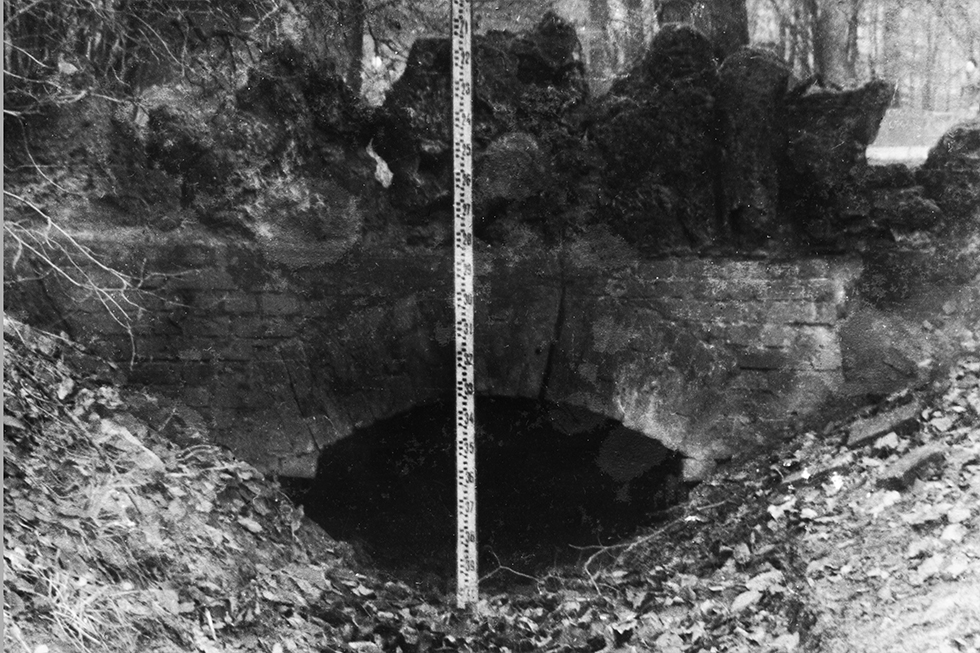

Грот «Монах». Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

В Баболовском парке в одном месте слегка ошиблись в отметках, и в лотке водовода образовался видимый глазу перепад высот. Строители чтобы не переделывать канал, быстренько возвели в этом месте кирпичный купол и водрузили внутрь неизвестно откуда взявшуюся статую молящегося монаха с зажженной свечкой. Получился грот «Монах» с водопадиком. Не в тему, конечно, но необычно. Заодно и скульптуру пристроили.

Другое событие произошло на окраине парка, вблизи Баболовской дороги. Прямо в створе водовода попался огромный валун. Ни сдвинуть в сторону, ни разбить его не удалось. Кому-то в голову пришла светлая мысль выдолбить в валуне чашу и в будущем наполнить её водой. Трассу тем временем скорректировали и обогнули препятствие стороной.

По преданью, один крестьянин за предоставление вольной все же взялся эту идею осуществить. Прошло 18 лет, водовод давно действовал, о крестьянине все забыли. Вдруг пришло известие, что чаша готова. Собралась высокая комиссия и её глазам посреди дикого леса в глубокой яме предстала огромная полированного гранита чаша идеально круглой формы. Что с ней делать не знал никто. Из-за выступающих над землёй краёв наполнить чашу водой или слить из неё воду не представлялось возможным. Вытащить её на поверхность из-за гигантских размеров и веса не получалось. Никакого другого практического применения этому чуду придумать не удалось. До лучших времён решили поставить над чашей Баболовский дворец. Он так и стоит до сих пор вместе с чашей, весь в развалинах. А крестьянин вольную получил. На радостях запил и через год умер.

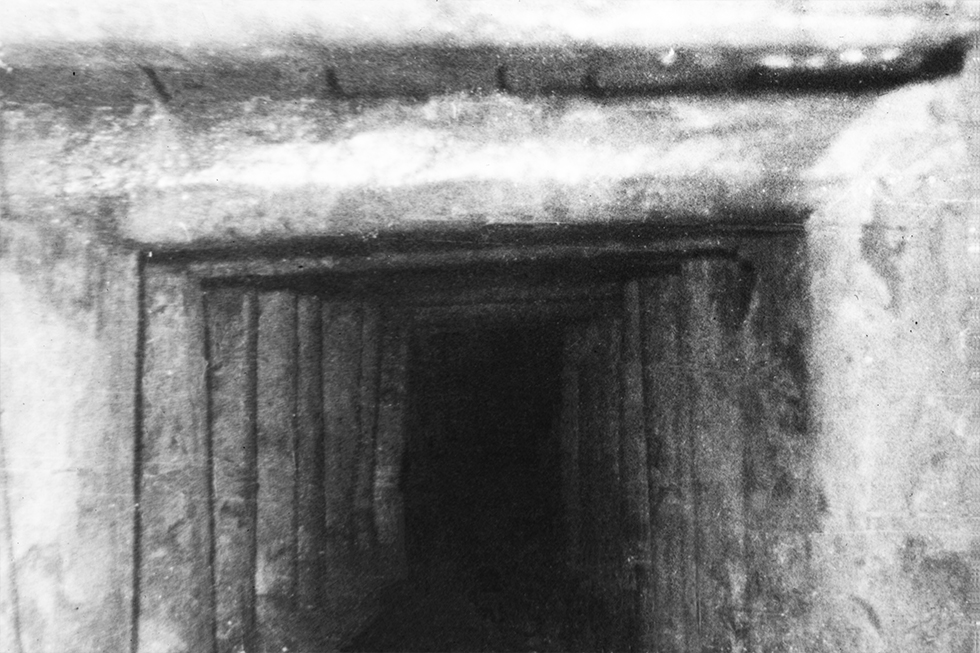

Минная галерея. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Между тем начались работы и по проходке семикилометрового тоннеля.

Согласно проекту планировалось по всей трассе водовода отрыть 63 шахты до подошвы тоннеля и последовательно соединить их между собой горными выработками. Работы предполагалось вести с нижнего конца тоннеля. По образовавшейся галерее планировалось транспортировать разработанный грунт до ближайших шахт, а также сбрасывать встретившиеся по пути пластовые воды. Крепление тоннеля планировалось осуществлять деревянными конструкциями, рамами и забивными досками, а крепление смотровых шахт деревянными срубами.

В качестве дешёвой рабочей силы решили привлечь минёров, военнослужащих вспомогательных армейских подразделений. Минёры, переводя на современный язык, это стройбат с сапёрным уклоном. Контингент соответствующий. Где сядешь, там и слезешь.

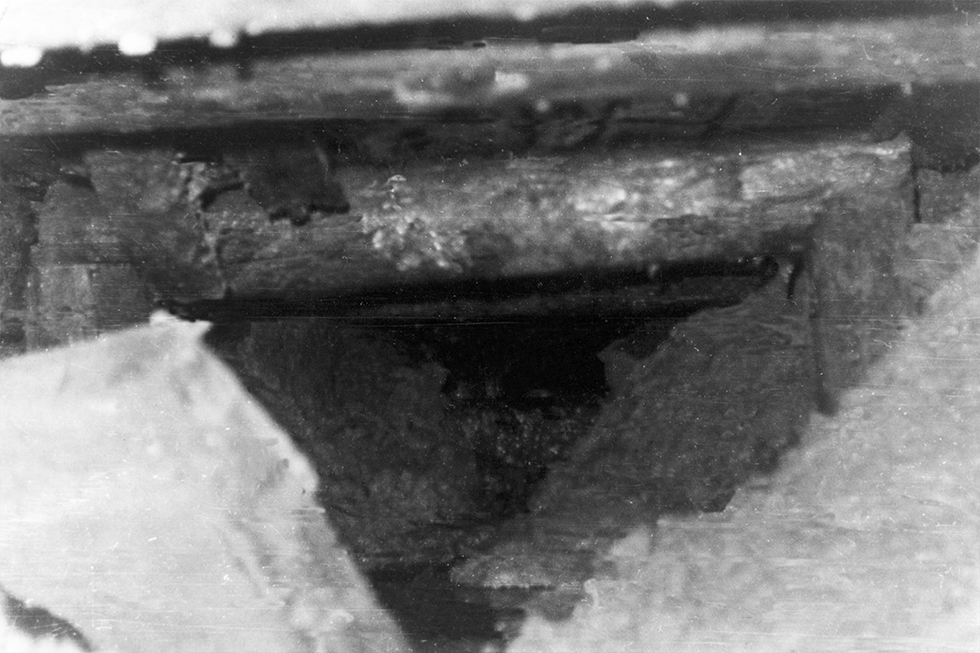

Завалы в Минной галерее. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

В первый же год подневольные солдатики под грозный рык бравых офицеров единым махом прорыли 360 метров тоннеля, но оказалось, что выработку проложили не туда, куда надо. Тоннель закопали и начали рыть снова. Правда, значительно медленнее. По мере подземного удаления от грозного начальства у минеров появилась новая фишка - битва с валунами. Валуны якобы были такими большими, что приходилось вручную стальными бурами проделывать в них отверстия, закладывать пороховые заряды и взрывать. Вы пробовали когда-нибудь вручную стальным буром проделать отверстие в гранитном валуне? Мы пробовали. Не получилось. Но самое интересное, что в ордовикских известняках, коренных породах, в которых собственно и строился тоннель, валуны не встречаются вовсе. Впоследствии минёры использовали стандартный набор армейских отмазок на тему так вышло - то кровля обрушилась, то тоннель затопило. Так продолжалось семь лет. За это время было построено всего 1410 метров тоннеля. Минёров можно понять. Шла Крымская война, воевать с турками не хотелось. Куда спешить?

Положение кардинально изменилось в 1780 году. То ли начальство сменилось, то ли с фронта вернулись набравшиеся фортификационного опыта минёры. Но начиная с этого времени, тоннель строился со средней скоростью 800 метров в год. В 1787 году тоннель был готов. Его окрестили в честь доблестных минёров «Минная галерея», а входам присвоили собственные имена - Таицкий и Кургелевский гроты.

Облицовка Таицкого грота. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Как впоследствии оказалось, с построенным объектом не всё было благополучно. Между шахтами № 51 и № 54 профиль водовода имел обратный уклон, поэтому галерея на этом участке была полностью затоплена водой. В случае износа деревянной крепи или обвала кровли данный участок ремонту не подлежал, и в случае аварии водовод автоматически прекращал своё существование. Этот дамоклов меч висел над Таицким водоводом с самого первого дня. Минёры, как впрочем, и последующие смотрители Минной галереи наличие данного дефекта хранили в глубокой тайне. К счастью, авария на этом участке случилась лишь в двадцатом веке, в период между 1916 и 1930 годами, когда водовод уже потерял свое значение как единственный источник питьевого водоснабжения. Тайна открылась лишь в 1952 году, когда трест «Подземканалстрой» пытался после Великой Отечественной войны реанимировать Минную галерею. Разрушение этого участка раз и навсегда поставило крест на возможности исторической реставрации Таицкого водовода. Но кто об этом думал в далёком 1787 году.

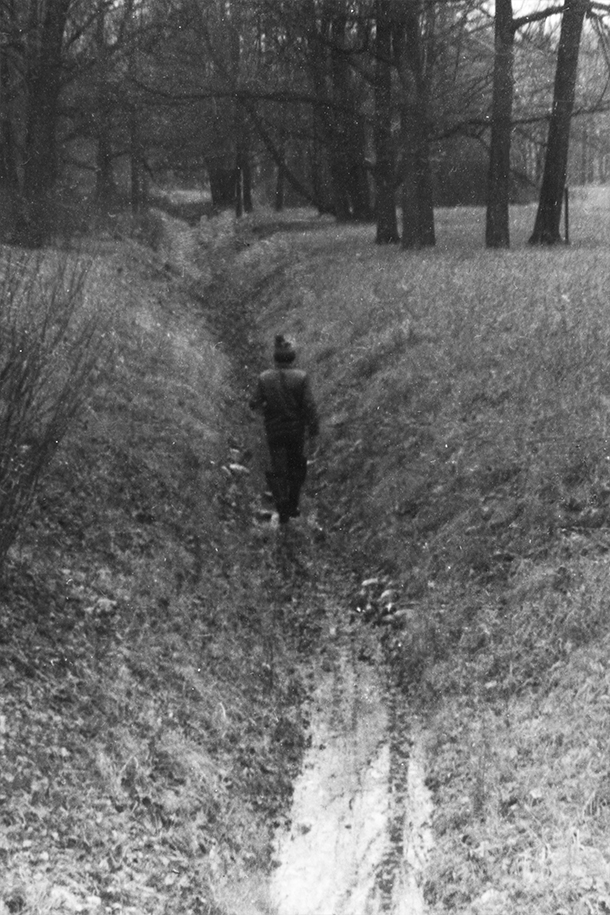

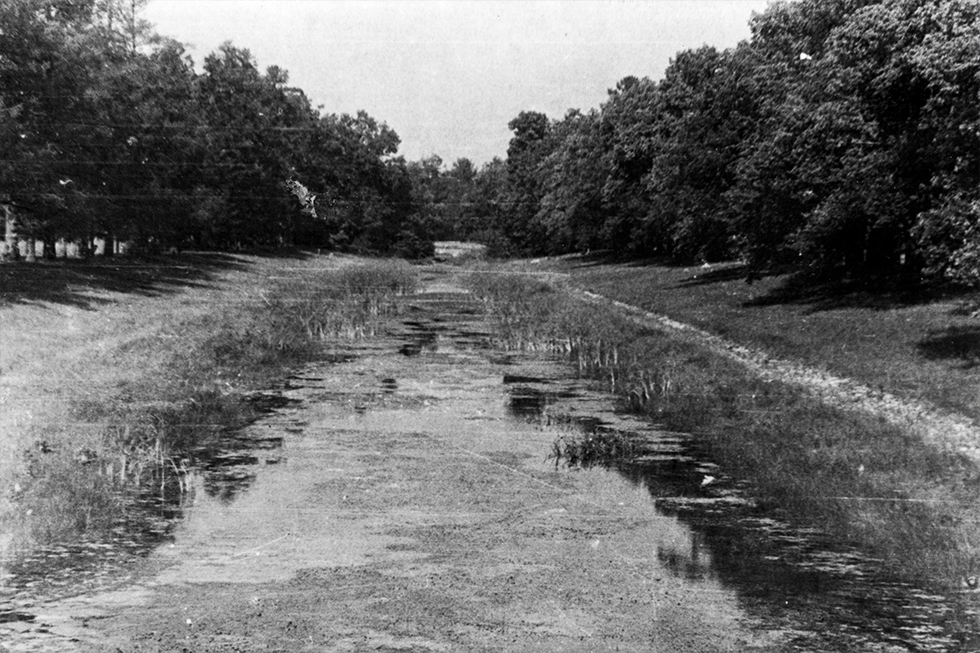

Лоток открытого канала Таицкого водовода в Баболовском парке после расчистки. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

В 1787 году осуществляли пробный пуск воды по всей трассе Таицкого водовода. Случился конфуз, достойный рубрики «только в России». Вода пошла, но оказалось, что за время строительства Минной галереи все деревянные лотки и трубы как верхового, так и низового участков сгнили. Вода устремилась во все щели, размывая всё на своём пути. Кроме того выяснилось, что проходного сечения деревянных труб для пропуска всего объема таицкой воды и воды собранной Минной галереей в качестве дрены не хватает. Екатерина выразила неудовольствие, и случился аврал. Строители с невиданной скоростью лотки переложили, деревянные трубы выкинули, щели заткнули.

В конце 1787 года таицкая ключевая вода в самотечном режиме, наконец-то, пришла в Царское Село. Производительность водовода составляла порядка двенадцати с половиной тысяч кубических метров чистейшей воды в сутки. Этой воды с лихвой хватило для удовлетворения питьевых нужд и создания водного ландшафта Екатерининского дворца, строительства водопровода по Царскому Селу, строительства Тярлевской и Софийско-Павловской водных магистралей транспортирующих воду в Павловск, создания водного ландшафта Павловского дворца и строительства Павловского водопровода. Вся эта огромная инженерная система работала автоматически в самотечном режиме. Несмотря на то, что большая часть системы была построена после Екатерины, она, безусловно, связана с её именем. И если бы Екатерина II больше ничего не сделала для России, то только за создание этого инженерного шедевра она всё равно вошла бы в историю под именем Великой императрицы.

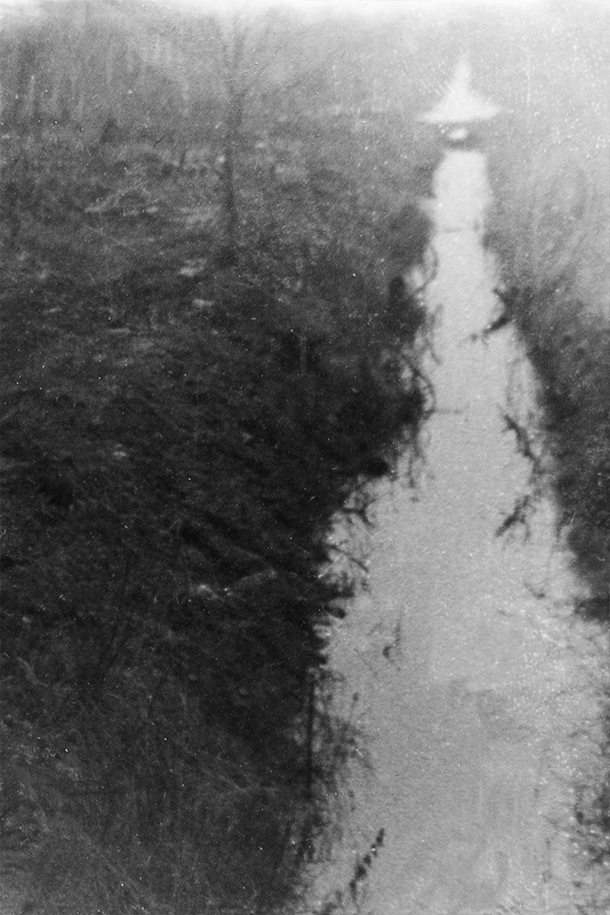

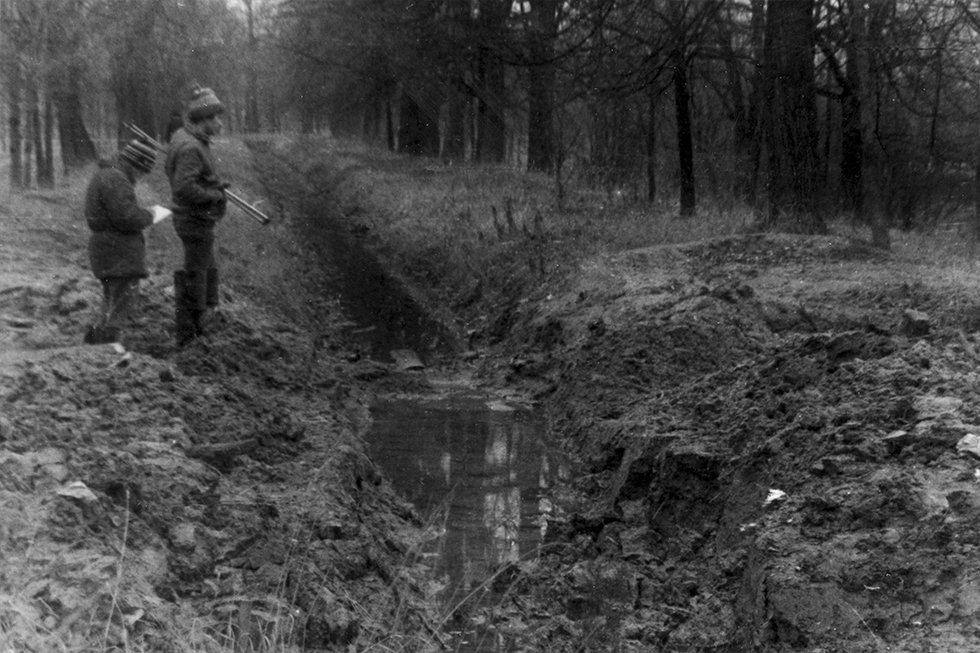

«Реанимация» Таицкого водовода. Ток воды по открытому каналу между Варшавской железной дорогой и кирпичным коллектором. 1987 г.

Дальнейшая история водовода это история непрерывных ремонтов, переделок и усовершенствований. По большому счёту Таицкий водовод как гидротехнический объект так никогда и не был доведён до ума. В качестве источника питьевого водоснабжения водовод использовался до 1905 года, вплоть до ввода в строй Орловского водопровода. В дальнейшем, до самой своей кончины около 1930 года он являлся источником питания только парковых водоёмов. С 1930 года из-за отсутствия альтернативных источников водоснабжения над прудами Пушкина и Павловска нависла реальная угроза полного исчезновения. Нельзя сказать, что советское государство совсем не пыталось решать эти проблемы. С завидной регулярностью Таицкий водовод пытались реанимировать, но попытки 1932, 1945, 1952 г. окончились безрезультатно.

Таицкий водовод на очень короткое время удалось оживить только один раз. Произошло это в самый разгар перестройки в 1987 году. В воздухе бушевал ветер перемен, приводя народные массы в лёгкое сумасшествие, отовсюду веяло оптимизмом, люди не знали, что делать, куда выплеснуть энергию, к чему приложить усилия. Развелось множество общественных организаций, в том числе и движение общественных реставраторов.

Впрочем, нас общественное бурление волновало мало. Всё свободное время в составе неформальной группы «ЛСП» («Ленинградской спелестологической партии») мы проводили в пещерах и старых каменоломнях.

«Реанимация» Таицкого водовода. Ток воды по разрушенному кирпичному коллектору. 1987 г.

В 1986 году мы как раз отрабатывали методику прохождения затопленных шахт и вполне логично оказались в одном из раскопов в низовой части Минной галереи. Найдя технологию замены сгнивших деревянных крепей и разобрав несколько завалов, мы спровоцировали ток воды из тоннеля. Минная галерея стала работать сама по себе в режиме дрены, постепенно затапливая окрестности ниже Кургелевского грота. В зоне затопления оказались и огороды местных колхозников.

Те сообщили, куда следует, и к нам пожаловали два странных мужика, начальник гидротехнического отдела Пушкинского государственного музея-заповедника Семёнов В.П., и четвёртый секретарь горкома КПСС, будущий мэр Пушкина товарищ Никифоров. Уяснив, что мы делаем, они пропели нам дифирамбы. Оказалось, что мы сами того не подозревая, занимаемся важным государственным делом, и от наших стараний зависит судьба, чуть ли ни всего прогрессивного человечества.

Старшие товарищи мгновенно развернули кипучую деятельность и в короткое время организовали несколько субботников по расчистке низового участка водовода. В работах приняли участие более пяти тысяч человек, включая комсомольцев ПРМЗ, курсантов Пушкинских военных училищ и общественных реставраторов. Отметились даже московские йоги, которые тайком пробирались на остров Валаам, чтобы поживиться местными травками.

«Реанимация» Таицкого водовода. Ток воды по открытому каналу в Баболовском парке. 1987 г.

Благодаря приложенным усилиям осенью 1987 года вода Минной галереи в количестве трёхсот кубометров в сутки пришла в Екатерининский парк. Этой воды хватило, чтобы ожили пруды и заиграли каскады. Удовольствие продлилось недолго, месяцев семь. Сначала строители Ижорского профилактория на территории Баболовского парка тяжёлой техникой раздавили порядка ста двадцати метров кирпичного коллектора водовода, затем произошёл очередной обвал в Минной галерее. Средств на проведение восстановительных работ, как всегда, не нашлось, трудовой энтузиазм народных масс иссяк, и всё вернулось на круги своя. По личной просьбе товарища Семёнова В.П. мы провели обследование трассы Таицкого водовода, составили отчёт и разошлись в разные стороны. Навсегда.

Исторический момент. Приход воды Таицкого водовода в открытый канал на Розовом поле Екатерининского парка. 1987 г.

За прошедшие тридцать лет положение не изменилось. Таицкий водовод мёртв, но он по-прежнему остаётся единственным потенциальным источником водоснабжения парковых водоёмов. Чтобы дать ему новую жизнь, достаточно проложить с поверхности при помощи установок горизонтального бурения дренажные трубы по всей длине Минной галереи, и построить новые шахты особой конструкции, создав, таким образом, современный подземный водозабор. Задача решается силами одной буровой бригады дружащей с головой и строительным подразделением, способным работать с бетоном. С восстановлением верхового и низового участков при наличии желания проблем нет, это ещё Семёнов с Никифоровым тридцать лет тому назад доказали.

Таицкий водовод бездействует без малого девяносто лет. Четвёртое поколение специалистов ломает головы, изыскивая альтернативные источники обводнения. Давно бы пора понять, что из-за географического положения Екатерининского дворца, альтернативных источников нет, и никогда не будет, по той причине, что взять воду можно только из стратегических запасов подземных питьевых вод, которых в условиях расширяющегося Санкт-Петербурга и ближайших районных центров и так давно катастрофически не хватает. Хорошо, если для спасения прудов получится воспользоваться, хотя бы тем, что по праву принадлежит Екатерининскому дворцу, тем, что оставила нам в наследство Водная Богиня здешних мест Великая Императрица Екатерина II.

Пруды Царского Села, которые спасают все.

Екатерина II

С приходом Таицкой воды у Екатерины II, наконец-то, появилась возможность заняться водным оформлением царской резиденции. С её участием была придумана и построена уникальная система проточных прудов, связанных между собой хитроумными гидротехническими сооружениями.

Источником наполнения парковых водоёмов являлись воды Таицкого водовода, за исключением трёх Ламских прудов, питающихся водами реки Кузьминки и образованных плотинами в её русле. Все пруды строились по одной технологии. Дно и откосы выкопанных котлованов утрамбовывались кембрийской глиной и укреплялись булыжной отмосткой. Водоёмы проектировались таким образом, что отметка уровня воды каждого последующего пруда совпадала с отметкой дна предыдущего. Это позволяло быстро осушать систему, что существенно упрощало ежегодную уборку водоёмов. Поддержание уровней воды осуществлялось с помощью специальных устройств - деревянных шандоров, устанавливаемых в переливных проёмах плотин. Они представляли собой деревянные разборные стенки определённой высоты, выполненные из профилированного бруса, которые и обеспечивали необходимый уровень воды в водоёмах.

Всего было создано четыре группы проточных прудов, каждая из которых имела своё назначение (Рис. 1).

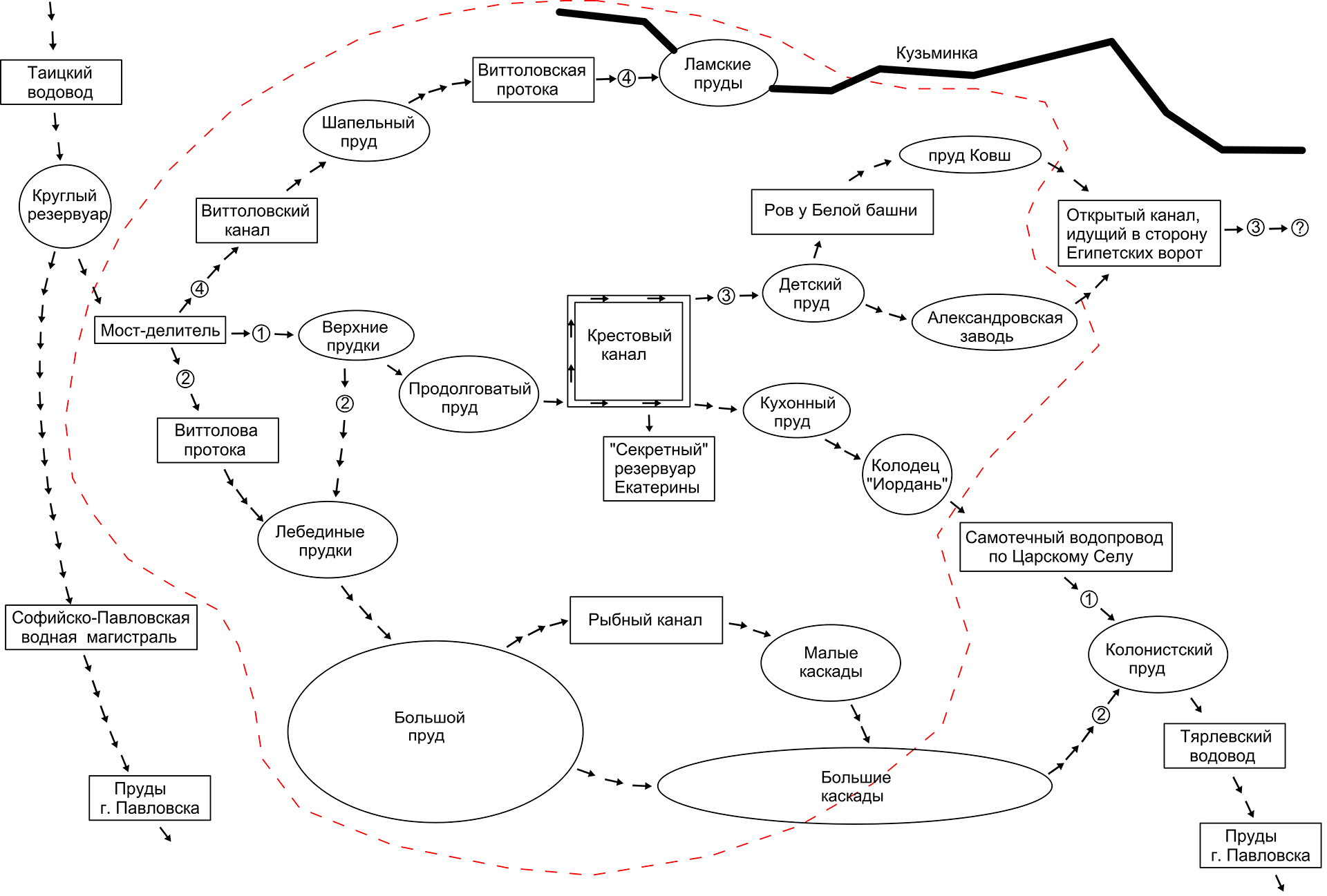

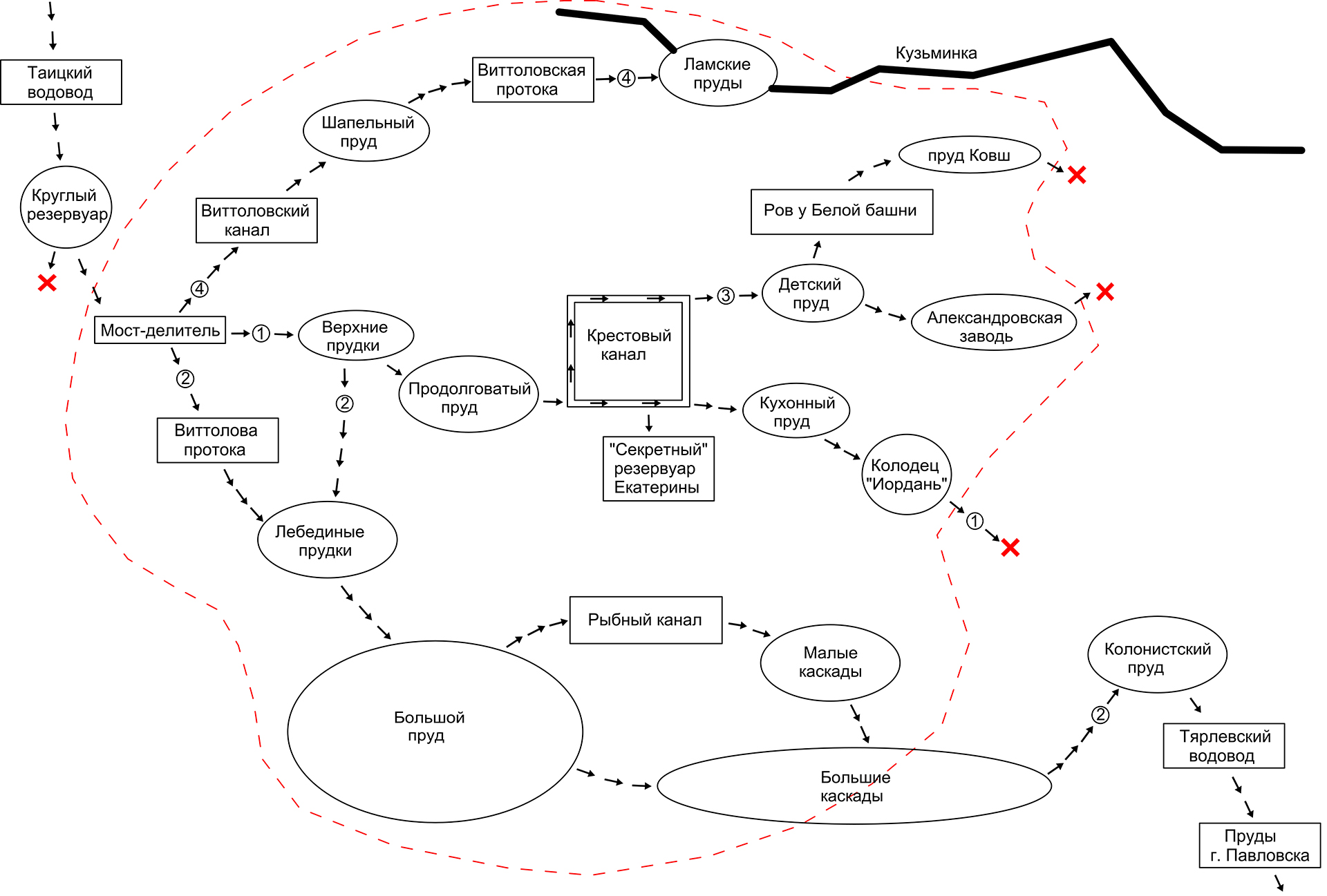

Рис. 1 Схема парковых водоёмов.
В овалах и прямоугольниках даны названия гидротехнических объектов. Черными стрелочками указаны пути движения вод. Цифрами в кружочках отмечены ветви парковых водоёмов, имеющих различное назначение. Красным контуром выделены границы территориальной ответственности Пушкинского музея-заповедника.

Первая группа прудов (Верхние прудки – Продолговатый пруд – Крестовый канал - Кухонный пруд – колодец «Иордань» - Самотечный водопровод по Царскому Селу - Колонистский пруд) являлась логическим продолжением Таицкого водовода и обеспечивала транспортировку питьевой воды.

Верхние прудки. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Движение вод осуществлялось следующим образом (Рис. 1). Из Верхних прудков через деревянный шандор вода поступала в Продолговатый пруд, а оттуда по кирпичной подземной трубе в Крестовый канал. По нему вода шла в Кухонный пруд, расположенный рядом с кухней Александровского дворца и одновременно наполняла «секретный резервуар Екатерины», рядом с кухонным каре Екатерининского дворца. Из Кухонного пруда по гранитному прямоугольному подземному лотку вода поступала в восьмигранный колодец «Иордань», а затем по трём кирпичным трубам самотечного городского водопровода распределялась по Царскому селу. Неиспользованная вода отводилась в Большие каскады и попадала в Колонистский пруд.

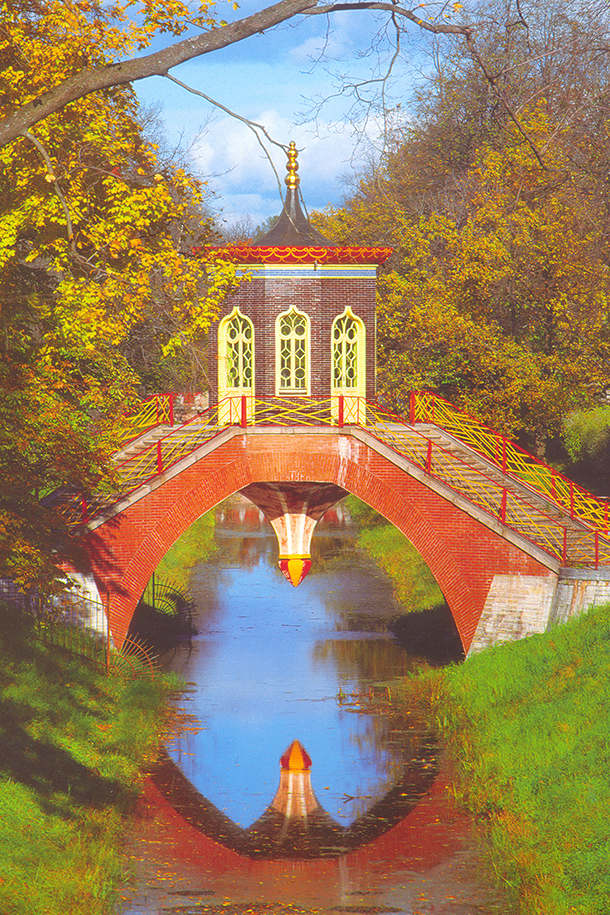

Крестовый канал. Фото из альбома «Санкт-Петербург. 2006 г.

Из гидротехнических объектов наибольший интерес представляет городской самотечный водопровод. В первоначальном исполнении он представлял собой систему из трёх параллельных кирпичных труб проходящих по Малой, Средней и Московской улицам и подводящих воду к восьми однотипным питьевым колодцам. Все колодцы назывались «Иордань» и являлись объектами общественного пользования. В дальнейшем водопровод был значительно расширен и в конечном итоге охватывал территорию Царского Села вплоть до Бульварной улицы. В качестве воднотранспортных артерий использовались открытые каналы, деревянные и кирпичные трубы. Тупиковые ветви водопровода назывались «отраслями». По архивным документам удалось установить месторасположение ещё двадцати двух безымянных колодцев. С вводом в строй Орловского напорного водопровода самотечный водопровод утратил своё значение и к настоящему времени полностью разрушен.

Не менее интересен и так называемый «секретный резервуар Екатерины». О его существовании не знали даже сотрудники Екатерининского музея, несмотря на то, что он находился на самом виду, напротив Кухонного каре Екатерининского дворца под земляным холмом, издали похожим на обыкновенный деревенский погреб с заваренными наглухо металлическими дверями. В то время, в 1986 г., начальником особого отдела Пушкинского музея-заповедника был, как он сам представлялся, «майор КГБ в отставке Флягин». Майору Флягину было лет под восемьдесят, но в свои годы он сохранял отменное здоровье и обладал живым и авантюрным характером. Он благосклонно относился к нашей деятельности, и мы частенько собирались за рюмкой чая в помещении реставраторов, воссоздававших Янтарную комнату.

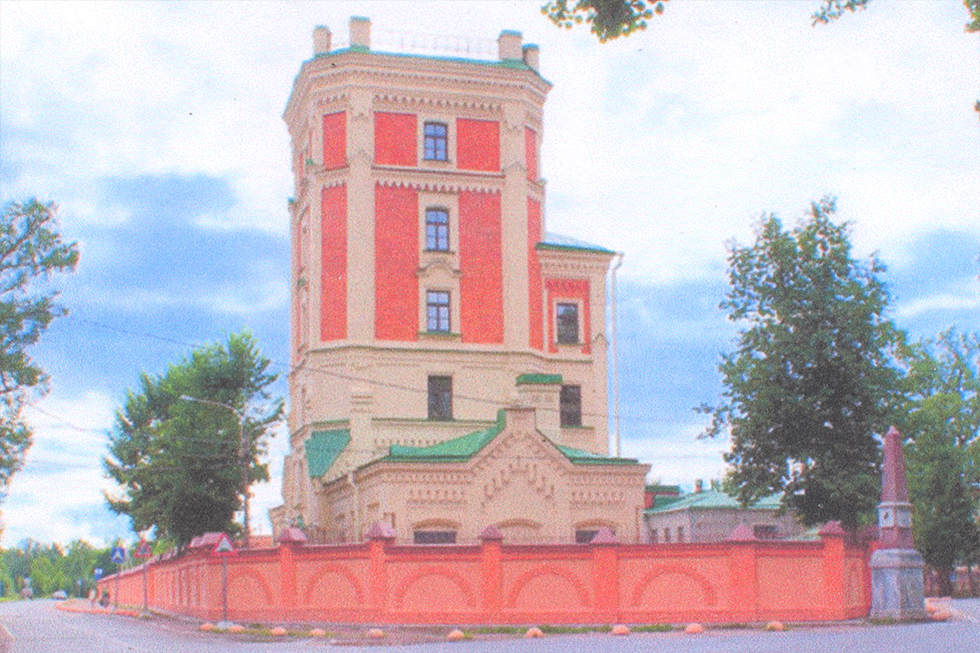

Певческая водонапорная башня. По-видимому, из этой башни в начале XX века вода Орловского водопровода поступала в «секретный резервуар Екатерины».

В какой-то момент мы в шутку убедили майора Флягина в том, что фашисты не успели вывезти Янтарную комнату в Германию, и что она находится в подземелье прямо у нас под носом за заваренной железной дверью. Флягин повёлся. На следующий день он пригнал сантехников со сварочным аппаратом, которые вскрыли заветную дверь. За дверью оказалось просторное помещение с глубоким бассейном, облицованным изразцовыми плитками. Первое что бросалось в глаза, были два гигантских металлических поплавка. Внутрь бассейна спускалась металлическая лестница. Ступив на нее, мы неожиданно оказались по пояс в воде. Вода была такая прозрачная, что в полумраке её поверхность не ощущалась. Янтарной комнаты в помещении не оказалось, но мы в утешение Флягину высказали предположение, что где-то должны быть серебряные пластины, позволяющие сохранять воду в первозданной чистоте. Флягин тут же пригнал пожарную машину и попытался воду откачать. Уровень понизился на полметра, после чего в резервуар начала поступать мутная вода. Для нас стало очевидным, что между Крестовым каналом и бассейном имеется гидравлическая связь. Майору Флягину чтобы это понять потребовалось ещё два дня. Всё это время пожарная машина тарахтела без остановки, но больше понизить уровень так и не удалось. Серебряная афёра закончилась ничем, майор Флягин на нас обиделся, проводить окопные работы запретил. Сантехники заварили дверь, и на этом наше знакомство со столь необычным объектом закончилось навсегда. Но нет худа без добра. Благодаря неугомонному дедушке из КГБ выяснилась важная деталь жизнеобеспечения Екатерининского дворца. Какая бы беда ни случилась на водной магистрали первой группы прудов, во дворце всегда оставался стратегический запас вод. Такое резервирование сохранялось и в дальнейшем. Судя по металлическим поплавкам запорных устройств, «секретный резервуар Екатерины» в начале двадцатого века был подключён к Орловскому напорному водопроводу.

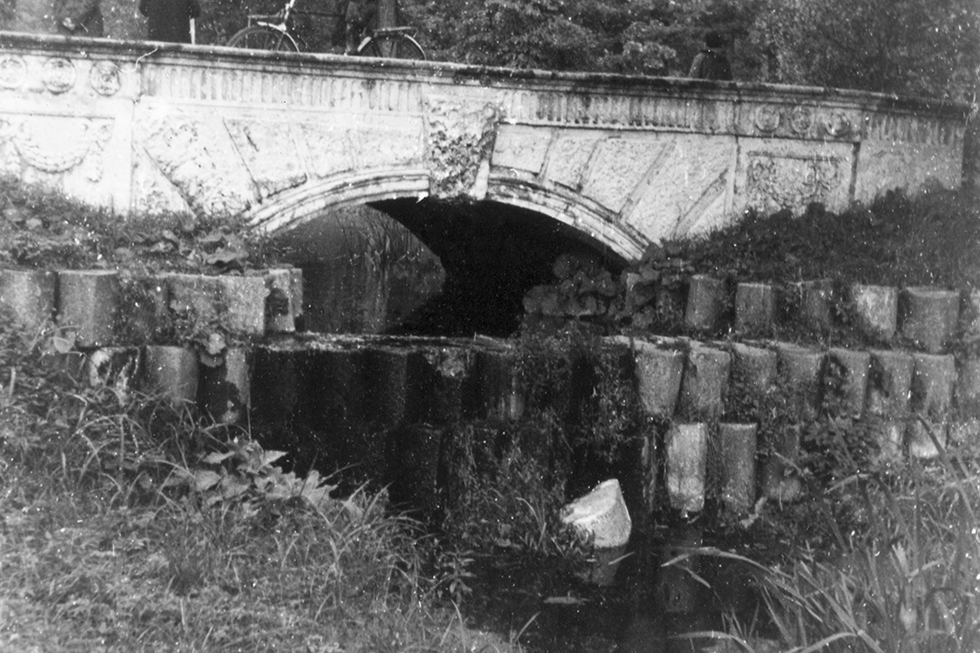

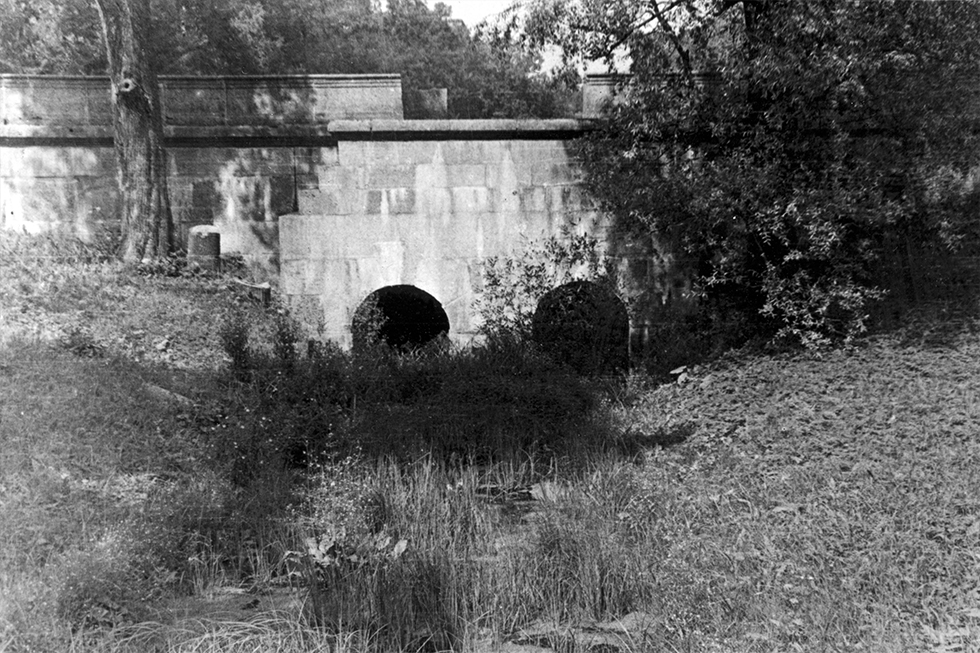

Плотина Пудостского моста. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Вторая группа прудов (Верхние прудки – Лебединые прудки – Большой пруд – Рыбный канал – Малые каскады – Большие каскады – Колонистский пруд) служила для водных развлечений высокопоставленных особ и украшения Екатерининского дворца.

Движение вод осуществлялось следующим образом (Рис. 1). Через систему плотинок Верхних прудков, плотины Пудостского и Турецкого мостов вода поступала в Лебединые прудки, и далее через плотину Мраморного моста в Большой пруд. Здесь поток разделялся на две ветви. Первая ветвь представляла собой собственно Большой каскад, состоящий из пяти прудов последовательно образованных плотинами Чёртова моста, Зелёного моста, Комсомольской плотиной и двумя плотинами, расположенными в городской черте. По второй ветви вода шла через Рыбный канал, по Малым каскадам до Комсомольской плотины, где обе ветви соединялись вновь. Общий поток поступал в четвёртый и пятый пруды Большого каскада и далее по подземной трубе в Колонистский пруд.

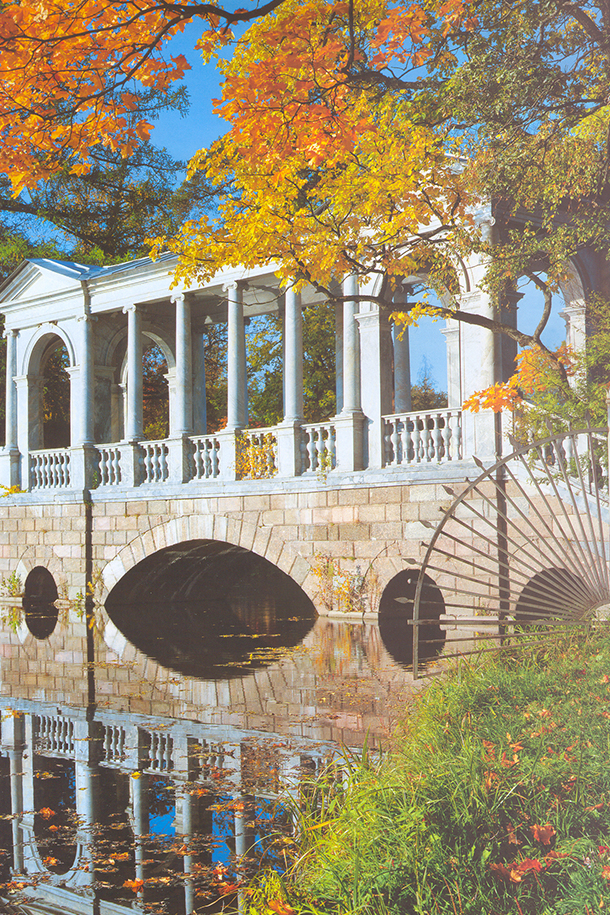

Плотина Мраморного моста. Фото из альбома «Санкт-Петербург». 2006 г.

Кроме вод Таицкого водовода эта группа прудов имела собственные источники питания как естественного, так и искусственного происхождения. К естественным источникам относятся ключи на дне Большого пруда в районе Мраморного моста и Турецких бань, которые питаются водами подземного стока окрестных болот. К искусственным источникам относятся художественно оформленные выходы дренажной системы Екатерининского дворца, такие как родник «Девушка с разбитым кувшином», поставляющий воду в Большой пруд, а также два Фасадных (Зеркальных) пруда и источник «Лебедь», поставлявшие воду в Малые каскады. В настоящее время дренажные коллекторы, подводящие воду к Фасадным прудам и источнику «Лебедь» разрушены, и они питаются водами городского водопровода. Сток по-прежнему осуществляется по старой схеме с разгрузкой вод в Малые каскады. Кроме того, к Малым каскадам подключена ливневая канализация фасадной части Екатерининского парка.

При строительстве Большого пруда и Больших каскадов использовались особенности естественного рельефа местности. Большой пруд образован в ледниковой котловине на месте скромного озерка путём строительства плотины у Адмиралтейства, благодаря чему удалось поднять уровень воды примерно на четыре метра, создав акваторию, где Великая Екатерина могла с блистательными мужчинами на лодочке покататься. Большие каскады, берущие начало от плотины у Адмиралтейства, созданы в русле ледникового оврага, по которому ранее осуществлялся естественный сток первоначального озерка.

Третья группа прудов (Крестовый канал – Детский пруд – Александровская заводь – Ров у Белой башни – пруд Ковш) была построена специально для детских развлечений любимого внука Екатерины II будущего императора Александра I. Одновременно пруды являлись украшением Александровского дворца.

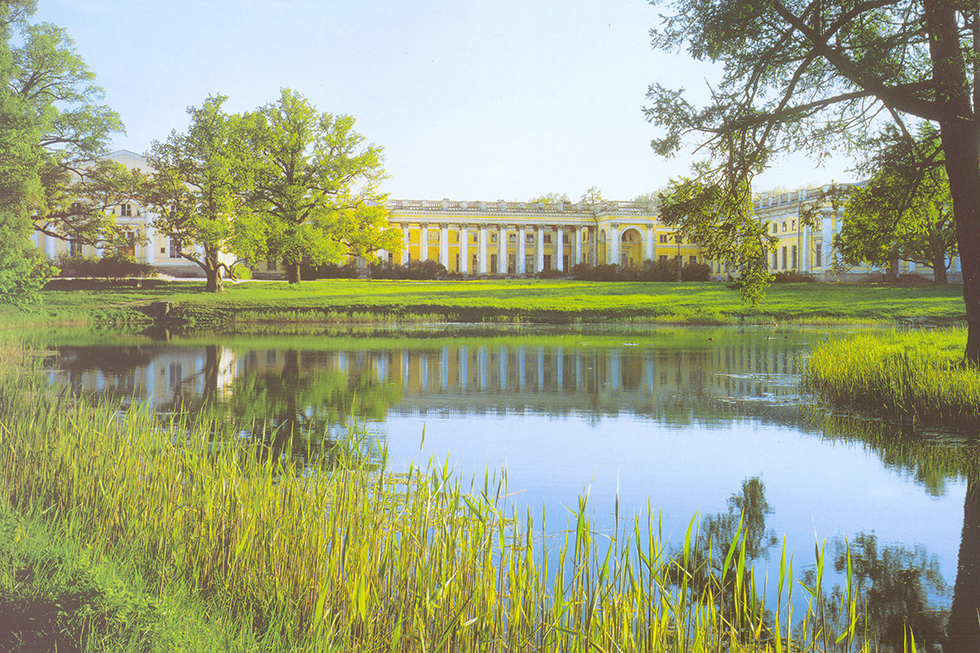

Александровская заводь. Фото из альбома «Санкт-Петербург». 2006 г.

Движение вод осуществлялось следующим образом (Рис. 1). Из Крестового канала через мост-шлюз вода поступала в Детский пруд, где поток разделялся на две ветви. По первой ветви вода через деревянную трубу поступала в ров Белой башни, а из него по подземной трубе в пруд Ковш. По второй ветви через плотину Детского пруда вода направлялась в Александровскую заводь и далее через небольшую плотину поступала в открытый канал. В этот же канал приходила вода из пруда Ковш. Куда именно направлялся объединённый поток далее, сказать сложно. Документальных свидетельств, к сожалению, не сохранилось. Известно только, что открытый канал шёл в сторону Египетских ворот и что он был ликвидирован в начале 20 века во время строительства Фёдоровского городка.

Кроме вод Таицкого водовода в один из прудов этой группы, в Александровскую заводь, поступала вода подземной дренажной системы Александровского дворца и Александровского парка.

В настоящее время трубы, подводившие воду в ров Белой башни и пруд Ковш, полностью разрушены, вследствие чего какое либо движение вод отсутствует. Сток из Детского пруда и Александровской заводи осуществляется через современный водоприёмный колодец в городскую ливневую канализацию.

Из гидротехнических объектов наибольший интерес представляет мост-шлюз. Это классический шлюз в миниатюре, имеющий шлюзовую камеру с двух сторон закрывающуюся металлическими створками. Если закрыть створки со стороны Детского пруда и открыть створки со стороны Крестового канала, то в шлюзовой камере установится уровень воды Крестового канала. И наоборот, если закрыть створки со стороны Крестового канала и открыть створки со стороны Детского пруда, в шлюзовой камере установится уровень воды Детского пруда. Перепад высот между водными объектами составлял порядка трёх метров. Управление створками было настолько лёгким, что с ним справлялся даже ребёнок. По преданию, юный Александр I, катаясь на лодочке по Детскому пруду, мог в любой момент приплыть в шлюзовую камеру, самостоятельно подать в неё воду и, не сходя на берег попасть в Крестовый канал, после чего, совершив по нему водное путешествие до парадных ворот Екатерининского дворца, зайти в гости к бабушке. Для любимого внука Екатерина II даже построила вблизи ворот небольшой причал. Наигравшись в Екатерининском дворце, венценосный внук мог тем же путём вернуться к себе домой в Александровский дворец.

Заботливая бабушка любила баловать внука. В Детском пруду она устроила купальню с беседкой, раздевалками и мостками для ловли рыбы, а для военных игрищ построила Белую башню - настоящую крепость с пушками, рвом и подъёмным мостом. В общем, делала всё, чтобы у Александра I было беззаботное и счастливое детство.

Четвёртая группа прудов (Виттоловский канал – Шапельный пруд – Виттоловская протока – Ламские пруды) предназначалась для аварийного сброса воды Таицкого водовода в речку Кузьминку, если по каким-то причинам требовалось осушить парковые водоёмы.

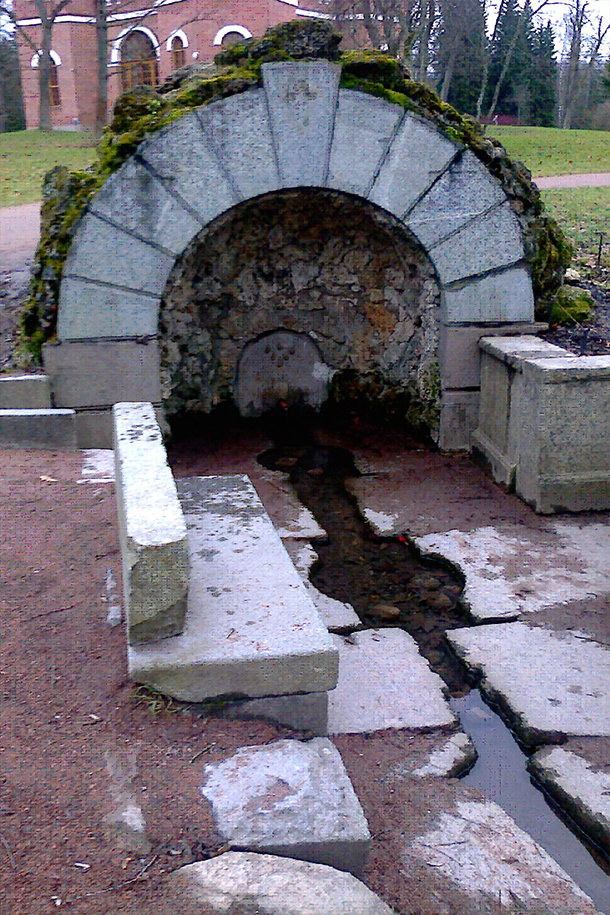

Родник у Арсенала. Александровский парк. Современное состояние.

Движение вод осуществлялось следующим образом (Рис. 1). Через Виттоловский канал вода поступала в Шапельный пруд, а оттуда через деревянную плотину в Виттоловскую протоку и далее через подземную трубу в реку Кузьминку. В месте выхода подземной трубы происходило смешивание вод Таицкого водовода с речными водами. Далее смешанный поток поступал в пруды реки Кузьминки, образованные в её русле с помощью трёх плотин. Две плотины представляли собой деревянные шандоры, расположенные под мостами, а последняя, самая мощная была выполнена из камня.

Пруды четвёртой группы в совокупности с тремя прудами реки Кузьминки часто называют Ламскими прудами.

Кроме вод Таицкого водовода и реки Кузьминки в пруды поступала вода из дренажной системы Александровского парка, выход которой был оформлен в виде родника у Арсенала.

Кроме четырёх групп прудов, для организации движения вод были созданы ещё два объекта, относящиеся непосредственно к Таицкому водоводу. Это Круглый резервуар, расположенный в городской черте вблизи Орловских ворот и мост-делитель вблизи Башни-руины в Екатерининском парке (Рис. 1).

Круглый резервуар. «Реанимация» Таицкого водовода. Ток воды через Круглый резервуар. 1987 г. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Круглый резервуар, помимо своего прямого назначения как общественного источника питьевой воды, выполнял функцию гидрораспределителя. Часть воды по подземному каналу поступала в особую камеру моста-делителя, а другая часть отводилась через водопровод по Софии в старую самотечную Софийско-Павловскую водную магистраль. С 1895 по 1905 г., из этого резервуара через башню II подъёма Орловского водопровода осуществлялась перекачка таицкой воды в новую Софийско-Павловскую напорную магистраль. Такая «временная схема» действовала вплоть до прихода воды Орловских ключей по новому Орловскому водопроводу.

Мост-делитель вблизи Башни-руины предназначался для распределения воды Таицкого водовода по трём направлениям: через систему Верхних прудков в первую группу «питьевых» прудов, через Виттолову протоку во вторую группу «декоративно-развлекательных» прудов, через Виттоловский канал в четвёртую группу «аварийных» прудов. (Рис. 1).

Мост-делитель. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

Внутри моста располагалась камера, представляющая собой кирпичный лоток с заглублением, в двух боковых стенках которого находились прямоугольные проёмы. Проёмы закрывались деревянными профилированными брусьями, имеющими паз и гребень. При контакте с водой брусья разбухали, образуя с двух сторон кирпичного лотка герметичные деревянные стенки. Регулируя высоту стенок, добивались прохождения по лотку в направлении Верхних прудков строго определённого объёма воды. Излишки воды переливались через боковые деревянные стенки и отводились в Виттоловский канал и Виттолову протоку. При необходимости осушить «питьевую» группу прудов, достаточно было разобрать одну из боковых деревянных стенок, направив весь поток Таицкого водовода через Виттоловский канал в реку Кузьминку, или через Виттолову протоку в Большой пруд.

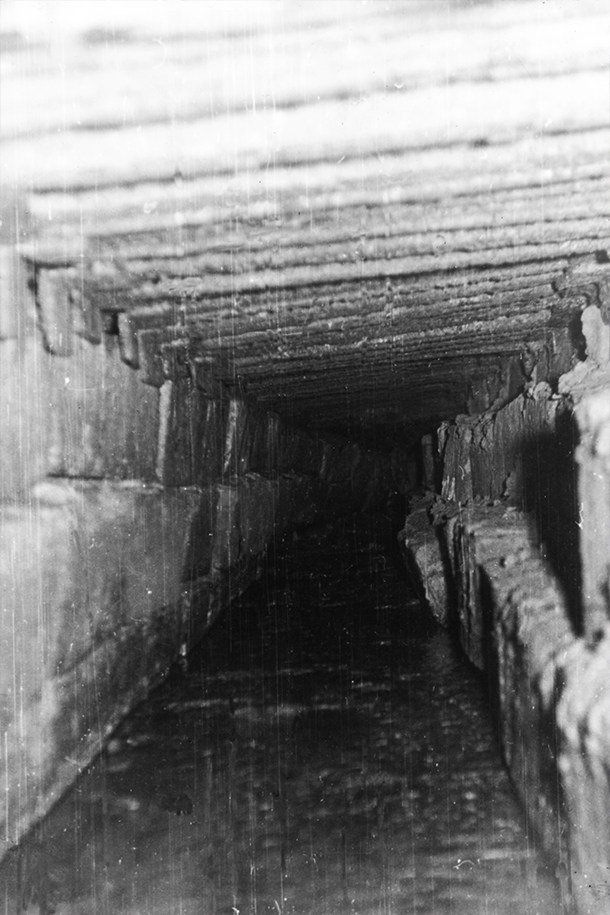

Подземный коллектор, соединяющий Круглый резервуар и мост-делитель. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

В целом, водная система функционировала следующим образом (Рис.1).

По открытому каналу Таицкого водовода со стороны Баболовского парка вода поступала в Круглый резервуар вблизи Орловских ворот. Часть воды через небольшой водопровод по Софии отводилась в самотечную Софийско-Павловскую водную магистраль, а другая часть по подземному каналу поступала в Екатерининский парк в распределительную камеру моста-делителя.

В штатном режиме весь водный поток из распределительной камеры моста-делителя по открытому каналу Розового поля направлялся в Верхние прудки. Там поток раздваивался. Основная часть воды поступала в «питьевую магистраль», образованную «питьевыми» прудами первой группы и попадала в Крестовый канал, а меньшая часть отводилась в «декоративно-развлекательные» пруды второй группы. Пройдя по системе «декоративно-развлекательных» прудов и обогатившись при этом болотными водами донных ключей Большого пруда, а также приняв стоки дренажной системы Екатерининского дворца и Екатерининского парка, таицкая вода в испорченном виде поступала в Колонистский пруд.

Основной «питьевой» поток, пройдя по Крестовому каналу и пополнив запасы «секретного резервуара Екатерины», снова раздваивался. Небольшая часть воды через мост-шлюз направлялась в систему «детских» прудов третьей группы, после чего растворялась в неизвестном направлении, а основная часть, запитав самотечный водопровод по Царскому Селу, поступала в Колонистский пруд.

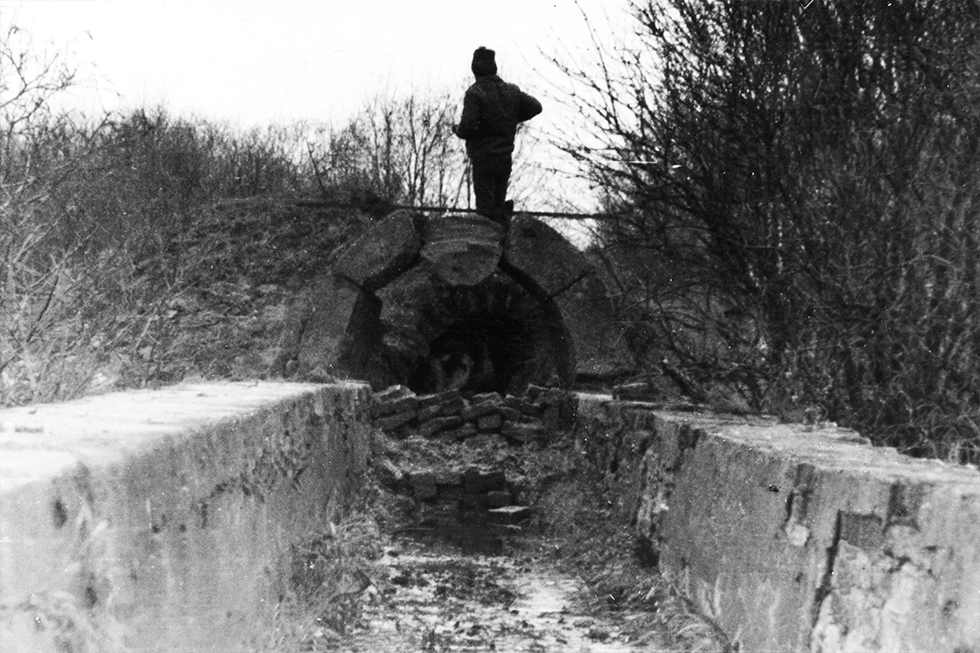

Выход лотка моста-делителя в открытый канал Розового поля. Екатерининский парк. Рабочие материалы для отчёта по Таицкому водоводу. 1987 г.

В Колонистском пруде «декоративно-развлекательный» и «питьевой» потоки соединялись вновь и по Тярлевской водной магистрали направлялись в Нижние пруды Павловского парка.

В нештатном режиме, когда производительность Таицкого водовода превышала пропускную способность «питьевых» прудов, излишки воды поверх деревянных стенок лотка моста-делителя переливались в Виттоловский канал и Виттолову протоку. Такое случалось всякий раз, когда резко увеличивался дебит Таицких ключей вследствие интенсивного таяния снега или затяжных дождей.

Если требовалось осуществить ремонтные или профилактические работы на Тярлевской магистрали, а также на «питьевой», «детской» или «декоративно-развлекательной» группе прудов, то разбиралась деревянная стенка лотка моста-делителя со стороны Виттоловского канала, и вся вода Таицкого водовода отводилась по прудам четвёртой группы в реку Кузьминку. Такое случалось, как минимум, раз в год, когда происходила очистка водоёмов. В это время к работам привлекалось порядка двух тысяч человек.

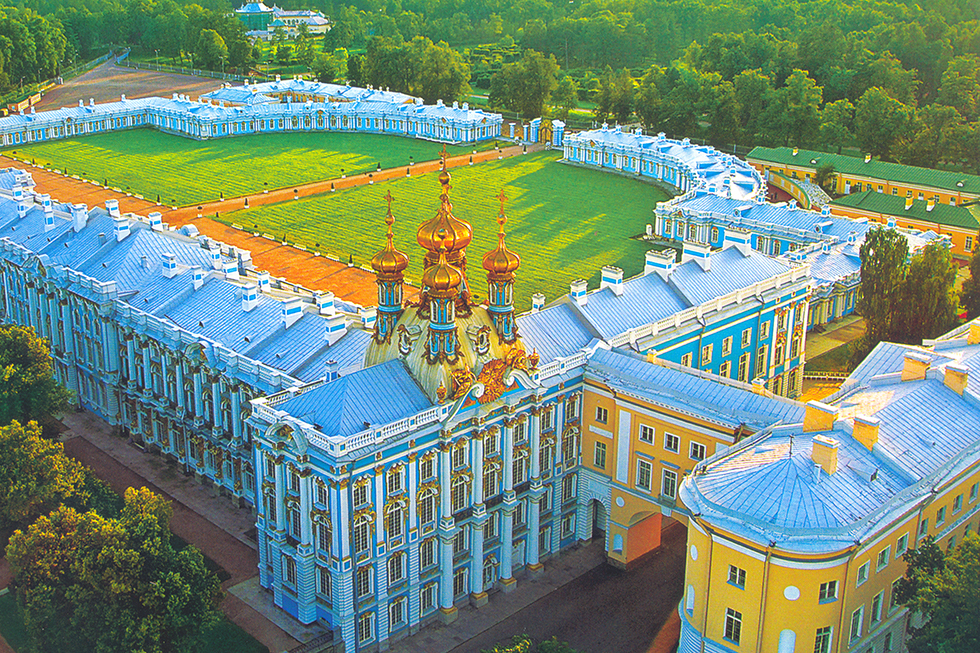

Екатерининский дворец. Фото из альбома «Санкт-Петербург». 2006 г.

Если требовалось быстро наполнить Большой пруд, то разбиралась деревянная стенка лотка моста-делителя со стороны Виттоловой протоки, и вся вода Таицкого водовода через систему небольших плотин поступала в Лебединые прудки, а оттуда в Большой пруд. Учитывая, что дебит Таицкого водовода в среднем составлял 12.5 тысяч кубических метров в сутки, много времени данная процедура не занимала.

С точки зрения ремонтопригодности, вся система Таицкого водовода и парковых водоёмов была удивительно проста и не требовала квалифицированного персонала. Задача осушения, как протяжённых участков, так и отдельных прудов сводилась к вышибанию нескольких брусьев из деревянных шандоров и выполнялась силами двух человек. Для выполнения задачи требовались лом, клин и большая кувалда. Восстановить водоток мог любой человек, хоть немного владеющий топором.

Помимо транспортировки питьевой воды, система прудов Царского села являлась важнейшим элементом ландшафта Екатерининского и Александровского парков. Благодаря подложке прудов выполненной из кембриийской глины водная гладь в любую погоду казалась голубой, при этом в чистой воде на дне водоёмов был виден каждый камушек. Вода, переливаясь через плотины и шандоры, образовывала целые каскады небольших искрящихся водопадов. Шум падающей воды создавал незабываемую шелестящую мелодию, в которую свои пикантные журчащие нотки вносили каждая протока или открытый канал.

Создав драгоценное водное ожерелье, обрамляющее дворцы и парки Царского села, Екатерина II не просто оформила царскую резиденцию. По большому счёту, она создала символ. Символ Империи. Той Империи, построению которой она отдала всю свою жизнь. Империи, которая существует и сейчас.

Россия в конце её правления выглядела ровно так, как и Царскосельская резиденция.

Строго. Роскошно. Величественно. Разумно.

Пруды Царского Села, которые спасают все. Наши предложения.

На протяжении последних восьмидесяти лет, после того как полностью прекратилось поступление вод Таицкого водовода пруды Царского Села медленно деградируют. Питание водоёмов осуществляется за счёт дождевых и талых вод. Из-за отсутствия проточности в прудах активно развиваются «болотные» формы жизни и, как следствие, они заиливаются, покрываются ряской, появляется неприятный запах. Водопады бездействуют.

Рис. 2

За прошедшие годы исчезла Софийско-Павловская водная магистраль, разрушен самотечный водопровод по Царскому Селу, засыпан открытый канал, отводящий воду из «детской» группы прудов. Всё, что осталось от некогда уникальной инженерной системы, отображено на рис. 2. Красными крестиками отмечены места, где разрушены и не подлежат восстановлению водоотводящие магистрали, ранее обеспечивающие проточность прудов.

Сегодня чахлое движение вод наблюдается только в паводковый период. Сток идёт по двум направлениям: по «декоративно-развлекательным» прудам второй группы в Колонистский пруд и по «детской» группе прудов через водоприёмный колодец, размещённый в Александровской заводи, в городскую ливневую канализацию. В каком состоянии находится городской ливневой коллектор, и какой объём воды он может принять, неизвестно. Если вдруг в систему водоёмов каким-то чудом начнёт поступать свежая вода, в объёме пусть даже меньшим, чем поставлял её Таицкий водовод, может произойти катастрофа. Затопленными могут оказаться Лицейский садик, улица Васенко, территория Александровского парка, примыкающая к Фёдоровскому городку, корпуса Аграрного университета. Воде из-за отсутствия надёжных водоотводящих магистралей просто некуда будет уйти (Рис. 2).

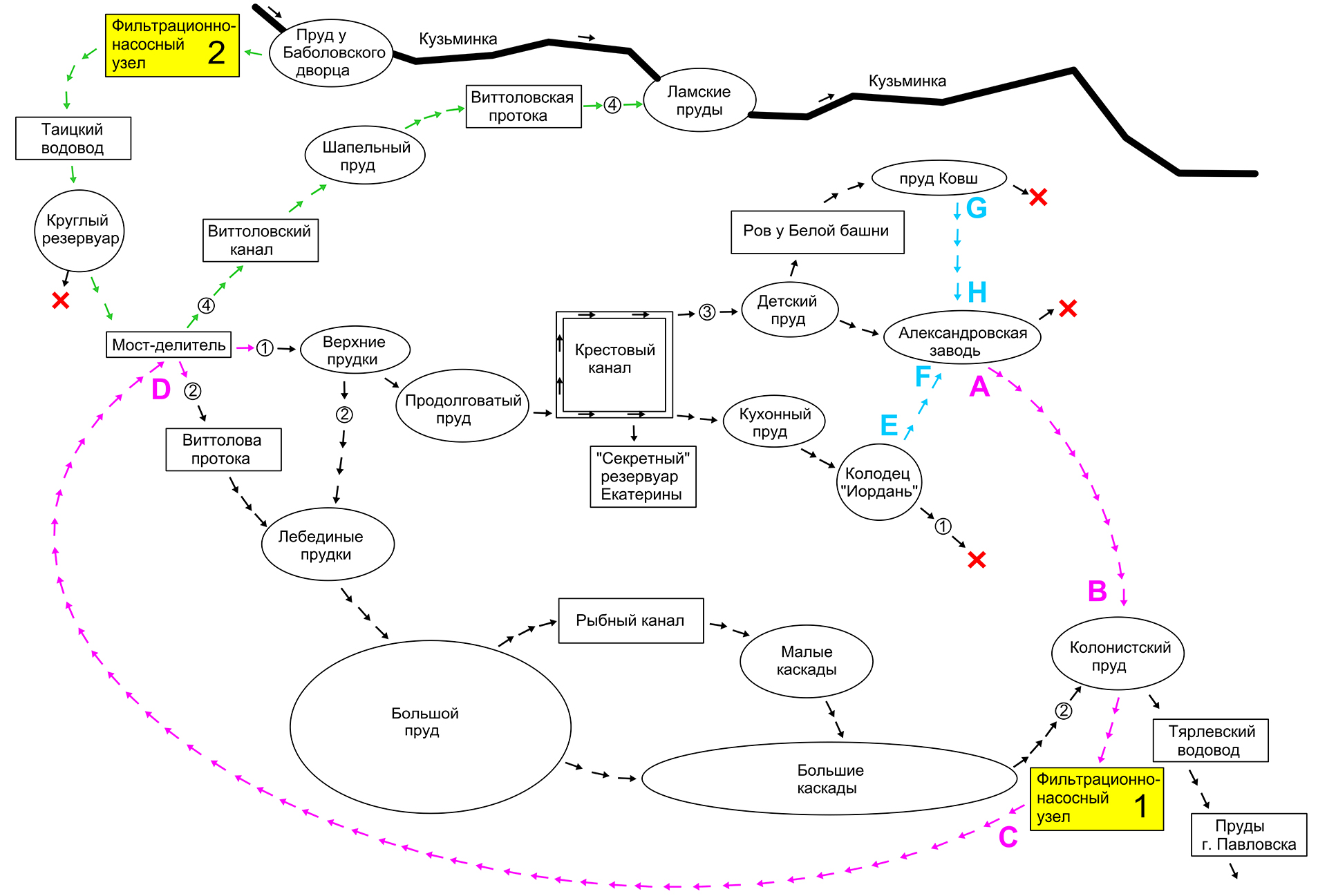

Рис. 3

Решить эту проблему, как впрочем, и проблему «реанимации» всей системы Царскосельских водоёмов можно и другим путём, причём без дополнительных источников водоснабжения или с минимальным их участием. Идея проста. Построить замкнутую систему проточных прудов, подав воду насосами из Колонистского пруда в мост-делитель, предварительно очистив её с помощью фильтров (Рис. 3).

Расположить такой насосно-фильтрационный узел (Рис. 3, жёлтый прямоугольник 1) можно непосредственно у Колонистского пруда или в начале Тярлевской магистрали там, где возможна организация подъезда спецтехники для обслуживания системы.

Эта идея может быть реализована только в том случае, если городской ливневой коллектор, по которому осуществляется сток из Александровской заводи, имеет выход в пятый пруд Больших каскадов или непосредственно в Колонистский пруд (Рис. 3, линия АВ, сиреневые стрелочки).

Для функционирования системы необходимо построить напорную магистраль (Рис. 3, линия CD, сиреневые стрелочки), проложив её либо по дну водоёмов, либо в непосредственной близости от береговой линии. Кроме того, необходимо по Александровскому парку проложить две трубы с уклоном, обеспечивающим самотечный режим работы, соединив колодец «Иордань» и пруд «Ковш» с Александровской заводью (Рис.3, линии EF и GH, голубые стрелочки). Таким образом, может быть восстановлена работоспособность первой, второй и третьей групп прудов.

Восстановить работоспособность прудов четвёртой группы можно путём возобновления водотока по трассе Таицкого водовода от Баболовского дворца до моста-делителя, используя воды реки Кузьминки.

Для этого достаточно построить насосно-фильтрационный узел вблизи пруда, образованного в русле реки Кузьминки рядом с Баболовским дворцом и из него часть речной воды подать в открытый канал Таицкого водовода (Рис. 3, жёлтый прямоугольник 2, зелёные стрелочки). Пройдя по Баболовскому парку, через грот «Монах», Круглый резервуар и мост-делитель, вся вода по четвёртой группе прудов вернётся в реку Кузьминку, и общий баланс речных вод не будет нарушен.

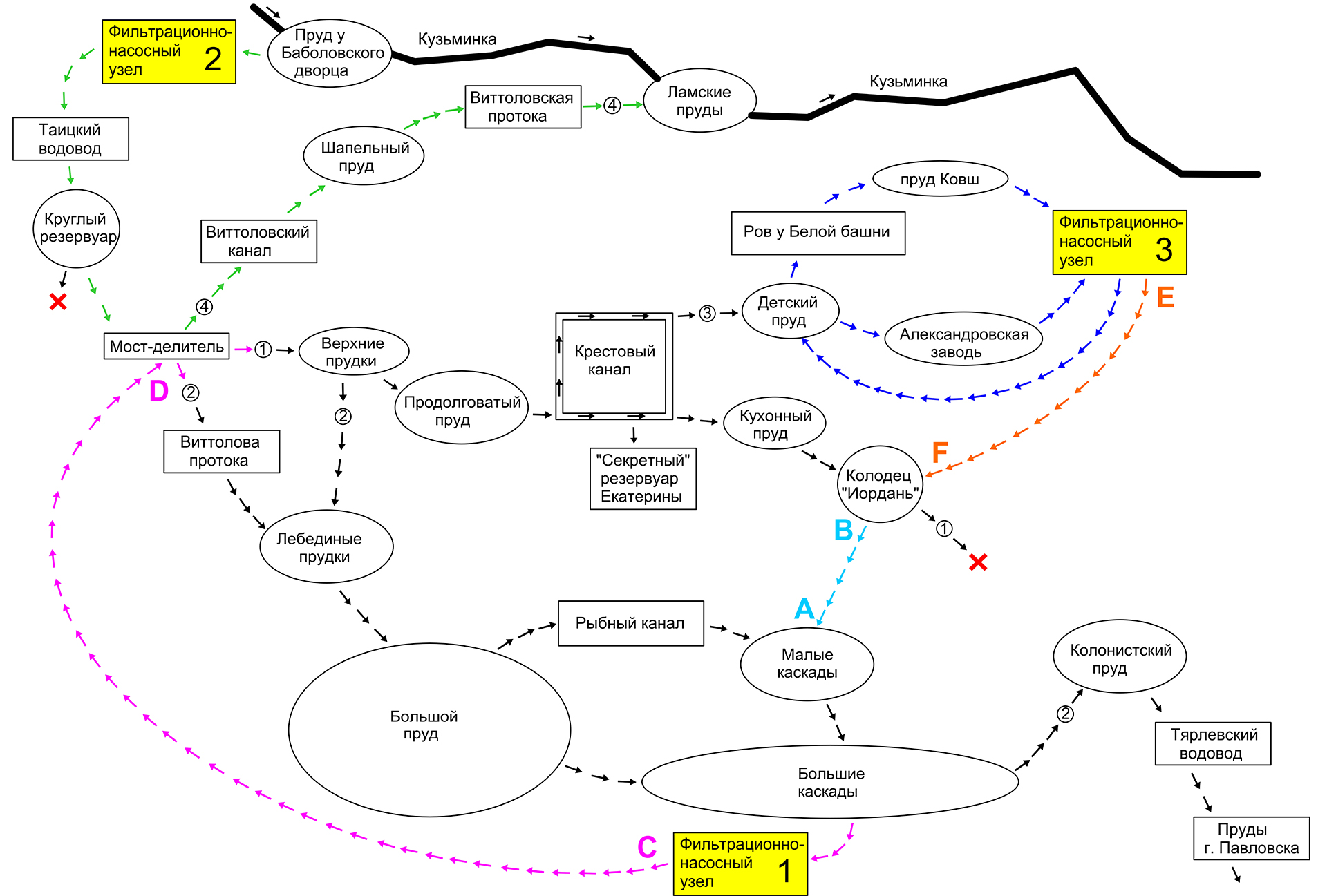

Рис. 4

Может оказаться так, что очистка вод на выходе из Колонистского пруда будет слишком дорогой, так как в водоёмы расположенные в городской черте поступают ливневые стоки с прилегающих территорий, включая автомобильные дороги. Тогда имеет смысл организовать подобную систему в рамках Пушкинского музея-заповедника (Рис. 4).

В этом случае насосно-фильтрационный узел необходимо расположить в районе Комсомольской плотины Больших каскадов (Рис. 4, жёлтый прямоугольник 1), и построить напорную магистраль до моста-делителя (Рис. 4, линия CD, сиреневые стрелочки). Затем соединить трубой, проложенной с уклоном, обеспечивающей самотечный режим работы, колодец «Иордань» с прудами Малого каскада (Рис. 4, линия АВ, голубые стрелочки). При этом будет восстановлена работоспособность первой и второй группы прудов.

Для восстановления работоспособности «детской» группы прудов необходимо либо построить дополнительный насосно-фильтрационный узел в районе Александровской заводи, подав воду по напорной магистрали в Детский пруд (Рис. 4, жёлтый прямоугольник 3, синие стрелочки). Либо построить насосную станцию и соединить напорной магистралью Александровскую заводь с колодцем «Иордань» (Рис. 4, жёлтый прямоугольник 3, линия EF, оранжевые стрелочки).

Восстановить работоспособность четвёртой группы прудов можно, как и в первом варианте, с помощью вод реки Кузьминки.

Организация принудительной проточности водоёмов неизбежно даст положительный эстетический результат и приведёт к значительному улучшению качества вод в прудах. На действующих водопадах вода за счёт аэрации будет обогащаться атмосферным кислородом, а на фильтровальных узлах из неё будут удаляться механические взвеси и химические спутники «болотной жизни» - коллоидное биоорганическое железо и марганец.

Основное питание системы по-прежнему будет осуществляться за счёт атмосферных дождевых и талых вод. Дополнительное питание, если вдруг возникнет такая необходимость, например, в засушливый период или для восполнения потерь на испарение, можно организовать из городской водопроводной сети, покупая воду у Пушкинского водоканала. Подать дополнительные объёмы можно по существующему водопроводу через Зеркальные пруды непосредственно в Малые каскады. Для организации дополнительного питания нельзя сбрасывать со счетов и возможности Таицкого водовода. Может оказаться, что для восполнения водных потерь вполне достаточно будет организовать современный подземный водозабор лишь на низовом участке Минной галереи, запустив его в режиме дрены.

Такова суть наших предложений. Будем надеяться, что они будут услышаны, и от вековых пустопорожних разговоров о спасении прудов, удастся всё-таки перейти к реальному делу. Мы со своей стороны поможем, чем можем.

Надеемся, что в обозримом будущем, гуляя по Пушкинским паркам, мы, наконец-то, увидим настоящий Екатерининский дворец.

Тот, что создала Великая Екатерина.

Не золочёный замок в окружении гниющих болот, а державный символ.

Символ Российской Империи.
В подобающем ему голубом сиянии бриллиантовых брызг бесценного водного ожерелья.

Поделиться
